VS-3001 Дигитален тестер за отпорност на заземјување

VS-3001 Тестерот за отпорност на заземјување и отпорност на почва е специјално дизајниран и произведен за мерење на заземјување отпор, отпорност на почвата, напон на заземјување и наизменичен напон во комбинација со новиот стандард за тестирање на отпорот на заземјување за заштита од гром. Тестната струја е до 20 mA. Технологија за дигитална и микро-обработка, прецизен метод со 4 жици, метод со 3 жици и едноставен метод со 2 жици за мерење на отпорот на заземјување, увезете технологија FFT (Брза Фуриерска трансформација), технологија AFC (Автоматска контрола на фреквенцијата), автоматски идентификувајте пречки и избирајте фреквенција на мерење, правете пречки Минимизирајте го ударот и обезбедете попрецизна вредност на отпорот на заземјувањето. Има уникатна способност против мешање и приспособливост кон животната средина и има добра конзистентност на повторените тестови, обезбедувајќи висока прецизност, висока стабилност и висока доверливост на долгорочно мерење. Широко се користи за мерење на отпорот на заземјување, отпорност на почвата, напон на заземјување и наизменичен напон на електрична енергија, телекомуникации, метеорологија, нафтено поле, градежништво, заштита од гром и индустриска електрична опрема.

VS-3001 тестер за отпорност на заземјување и отпорност на почвата, познат и како прецизен тестер за заземјување отпор, четирижичен тестер за заземјување отпор, тестер за заземјување со две-три-четири жици, тестер за отпорност на почва, се состои од домаќин, софтвер за податоци, линија за тестирање, помошни стапчиња за заземјување, комуникациски линии, итн. композитни полнила за еднократно обликување со вбризгување, мала густина, цврстина, вкочанетост, цврстина, отпорност на абење, отпорност на топлина, перформансите на изолацијата се посупериорни, неговото куќиште може да издржи притисок од околу 200 kg, обезбедувајќи висока прецизност, висока стабилност и висока доверливост при различни еколошки тестови. Големиот ЛЦД дисплеј на домаќинот, со позадинско осветлување и ознака на графиконот, е јасен на прв поглед. Во исто време, може да складира 300 групи на податоци, а функциите на читање, прегледување, зачувување, известување и печатење на историски податоци може да се реализираат преку софтвер за податоци.

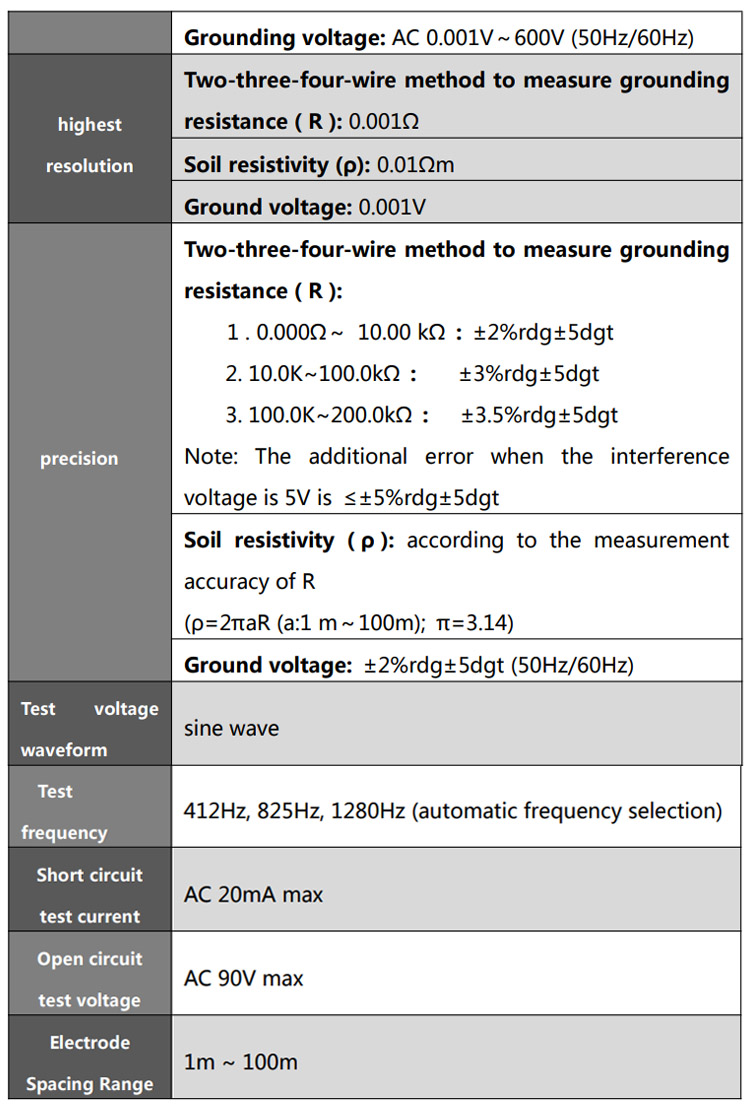

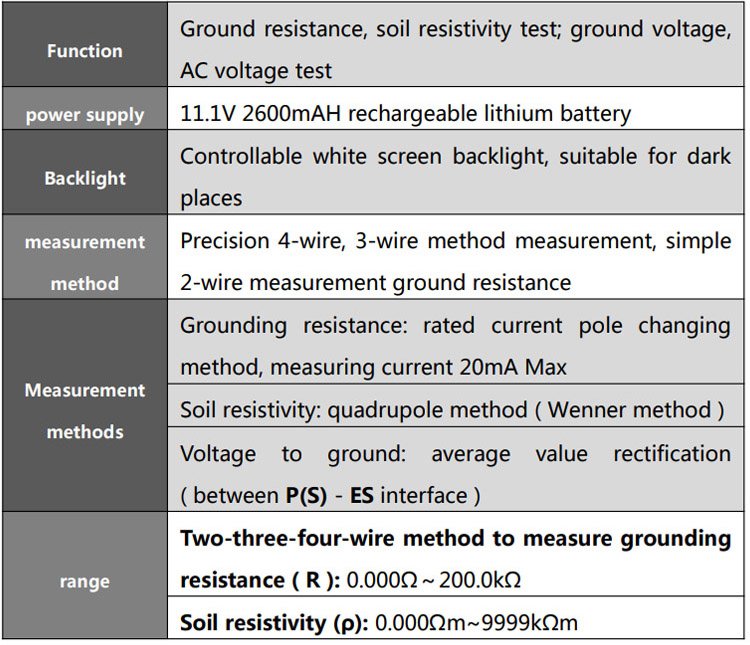

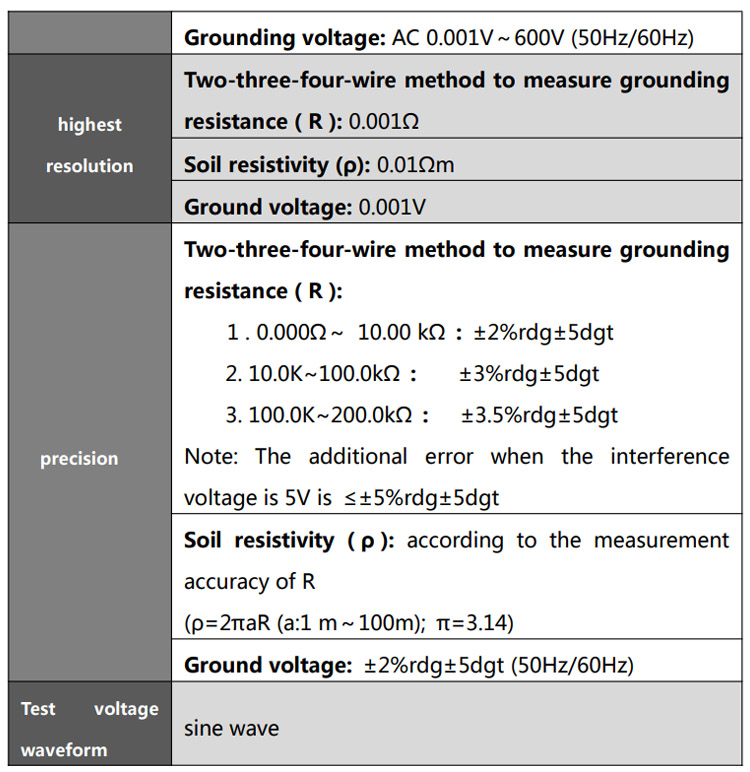

Технички спецификации

Клучни карактеристики

Висока прецизност и анти-пречки‌: Автоматскиот избор на фреквенција (412Hz/825Hz/1280Hz) помага да се минимизираат пречките. Точноста во мерењето на отпорот на земјата може да достигне ±2%rdg±5dgt за опсегот 0,000Ω–10,00kΩ.

Цврст и пренослив дизајн‌: Доаѓа во кутија со алатки за базна станица од индустриско ниво, оценета да издржи притисок од 200 kg. Тој е лесен (базна станица 2,7 kg) и погоден за теренска употреба.

Широк опсег на мерење‌: Отпорност на земјата: 0,000Ω–200 kΩ; Отпорност на почвата: 0,00 Ω·m–9999 kΩ·m; Заземјување/AC напон: 0,001–600,0 V.

Работа погодна за корисникот‌: Голем LCD екран со позадинско осветлување, лента за напредок на тестот, индикатор за одбројување и интуитивни функционални копчиња/копчиња. Може автоматски да открие пречки (Предупредување за бучава >5V) и услови за преоптоварување (OL екран).

Управување со податоци‌: складира до 300 групи на податоци. Податоците може да се чуваат, прегледуваат, бришат на уредот и да се префрлат преку RS232/USB на компјутер‌ користејќи обезбеден софтвер за известување и печатење.

Безбедносна усогласеност‌: Задоволува IEC61010-1 (CAT III 300V, CAT IV 150V), со заштита од преоптоварување и јасни безбедносни предупредувања во врска со изолацијата, ограничувањата на напонот (не надминувајте 600V) и правилната работа.

Апликации

VS-3001 е широко користен во индустрии кои бараат сигурно тестирање на системот за заземјување и анализа на почвата, вклучувајќи:

Електротехника‌ - Тест

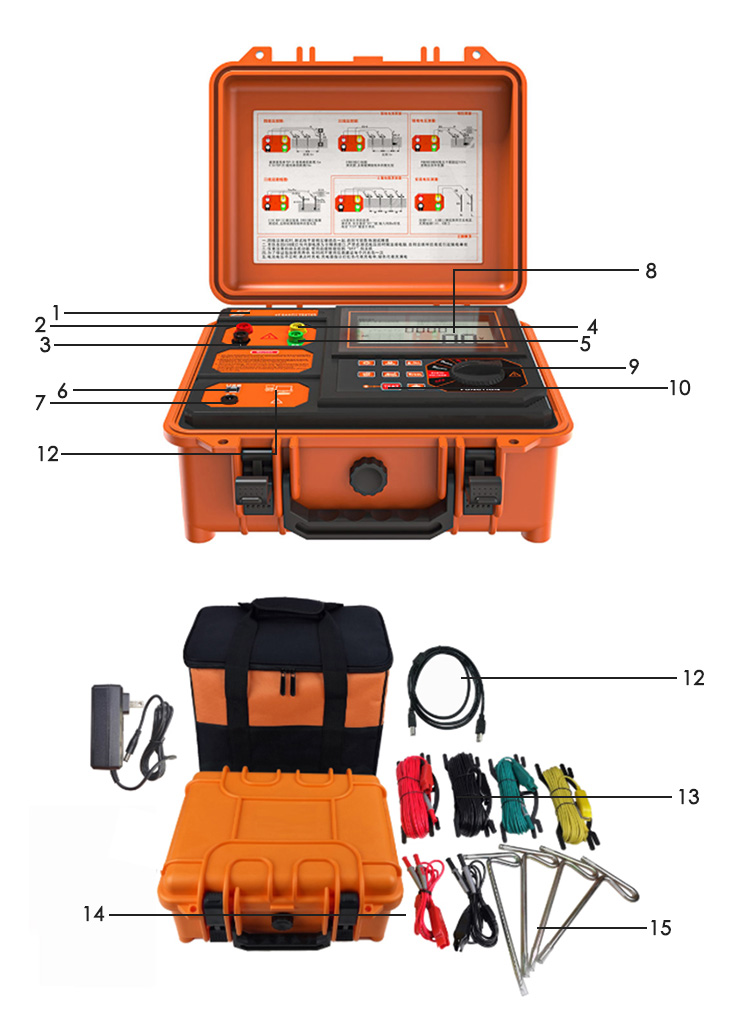

Структура

1: Поставување на моделот на производот

2: C(H) интерфејс: тековен пол

3: Е интерфејс: заземјен столб

4: P(S) интерфејс: напонски пол

5: ES интерфејс

6: USB интерфејс

7: Порта за полнење

8: LCD

9: Функционо копче за менувачот

10: Клучна област

11: USB кабел за податоци

12: S480 метар

13: 4 стандардни линии за тестирање

14: 2 едноставни тест линии

15: Помошна заземјена прачка

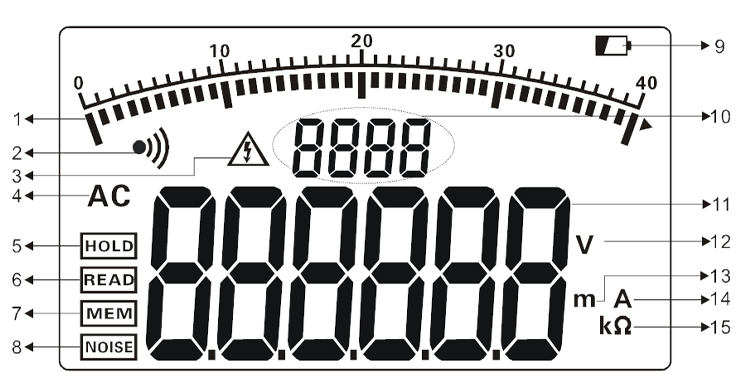

1. График на лента за напредок за тестирање (прикажи го напредокот на тестот, динамичен приказ)

2. Индикатор за аларм (се прикажува кога е активирана функцијата за аларм и трепка кога ќе се надмине прагот на алармот)

3. Индикација за пренапон (се прикажува кога тестираниот напон надминува 30 V, потсетувајќи да се внимава на безбедноста)

4. инструкции за комуникација

5. Индикација за задржување податоци (се прикажува кога ќе се притисне копчето HOLD за задржување на податоците)

6. Упатство за преглед на податоци (се прикажува кога долго го притискате копчето HOLD 3 секунди за да внесете преглед на податоци)

7. Индикација за складирање податоци (се прикажува кога податоците се складирани додека се чуваат податоците со притискање на копчето HOLD)

8. Индикација за сигнал за пречки (се прикажува кога напонот на пречки надминува 5V)

9. Индикатор за слаба батерија

10. Означување на бројот на зачувани групи на податоци

11. Тест податоци

12. Симбол на единицата за напон

13. Симбол на единицата за должина

14. Симбол на тековната единица

15. Симбол на единицата за отпор

Компанијата не е одговорна за други загуби предизвикани од злоупотреба.

Содржината на ова упатство за употреба не треба да се користи како причина за користење на производот за посебна намена.
