Опис на производот

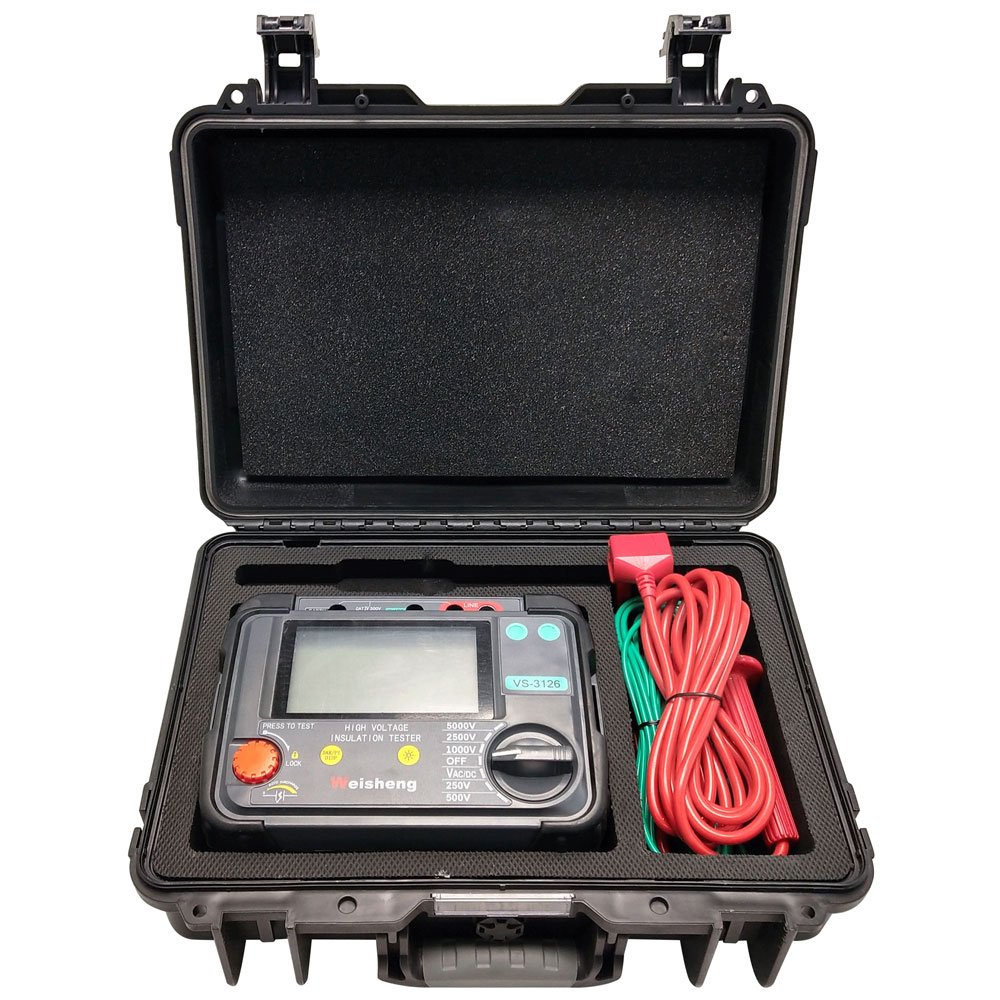

Weshine® VS-3126 се напојува со батеријаТестер на изолација 5000Vсо дигитален и аналоген лак дисплеј, дизајниран за тестирање на отпорност на изолација на висок напон при одржување и сервисирање на кабли, машини за ротирачки постројки, трансформатори, разводни уреди и индустриски апликации.

Тестовите за DC изолација се изведуваат на 250 V, 500 V, 1000 V, 2500 V, 5000 V. Опсегот на мерење на отпорот на изолација е 100 kΩ до 1000 G Ω. Обезбедено е автоматско празнење за капацитивните кола што се тестираат и се прикажува напонот во распаѓање.

Заштитниот терминал може да се користи за да се минимизираат ефектите од истекувањето на површината, а со тоа и погрешните мерења при спроведување на тестови за отпор на изолација.

За капацитивните испитни објекти, инструментот автоматски ќе се испразни преку внатрешен отпорник и ќе го означи напонот низ терминалите во опсег од 30 V до 600 V со повисоки напони означени со „Здраво“. Оваа карактеристика ќе даде индикација за распаѓање на напонот по тестирањето на реактивни оптоварувања. Кога ќе исчезне индикаторот за напон, корисникот е безбедно да ги исклучи тестните кабли.

Weshine® VS-3126Тестер на изолација 5000Vсе напојува со осум ќелии од 1,5 V IEC LR6 (AA). Дизајнерските безбедносни карактеристики вклучуваат предупредувачки индикатор за висок напон, надворешен приказ на напон по IR тест, автоматско празнење на реактивни оптоварувања и тест кабли

ПРИМЕНА

Електричните изолациски материјали се влошуваат со текот на времето што доведува до дефекти и скапи сметки за поправка. Тестерите за отпор на изолација применуваат регулиран DC напон низ изолацијата и го мерат протокот на струја низ неа, применувајќи го Омовиот закон за пресметување на отпорот на изолацијата. Струјата тече бидејќи ниту еден изолационен материјал не е совршен.

Употребата на IR тестер вклучува:

■ Тест и квалификација на производот

■ Инсталација на опрема

■ Рутинско одржување

■ Резолуции на проблеми

Тестирањето на изолацијата со висок напон DC влијае на поларизацијата на изолацијата, така што последователно тестирање без целосно празнење на единицата што се тестира ќе даде различни резултати.

Треба да се внимава секогаш да се користи истиот процес и техника на поврзување и тестирање на изолатор за да може да се трендираат резултатите. Важно е да се евидентира температурата на изолацијата, како и вредностите на IR

КАРАКТЕРИСТИКИ И ПРИДОБИВКИ

■ Компактен, цврст тестер на отпорност на изолација

■ Лесно ракување и избор на опсег на напон

■ AC и DC волтметар (30 V - 600 V)

■ IR-тајмер за тестирање што може да се постави од корисникот (стандардно 1 мин), (макс. 19 m 50 s)

■ Мека торбичка за носење инструмент и кабли

■ Брз почеток и целосен упатство за корисникот

■ Заклучување на приклучоците со изолација од HV за дополнителна безбедност

■ Ролетните преку терминалите спречуваат случајно навлегување на нечистотија и други предмети

СПЕЦИФИКАЦИИ

Опсег на изолација	0,1 MΩ до 2 TΩ
Номинални тест напони	250 V, 500 V, 1000 V, 2500 V, 5000 V
Точност на терминалниот напон
	<1000 V 0...+10% од номиналната тест напон
	≥1000 V 0...+5% од номиналната тест напон
Точност на изолацијата	±5% ±3 цифри
Струја на краток спој	5 во ± 0,5 од
Точност на волтметар	±2%rdg±3dgt
Напојување	8 x LR6/AA батерии
Работен температурен опсег и влажност
	- 20°C до +45°C
Влажност	80% RH
Температурен опсег и влажност на складирање
	-20 °C до +60 °C
Безбедносна заштита	Изолација Cat III 600 V
Забелешка	Сервисната грешка со наведените еколошки ограничувања е двојно внатрешна грешка
ЕМС	Во согласност со IEC 61326-1:2013
Димензии	177 mm x 226 mm x 100 mm
Тежина	1,9 кг (вклучувајќи ја батеријата)

VS-3126

VS-3126Тестер на изолација 5000Vе дизајниран за електрични и индустриски тест апликации, каде што работните напони надминуваат 1000 V и потребни се повисоки тест напони за изолација.

За разлика од VS-3126, VS-3126 нуди напони со фиксен опсег од 50 V, 100V, 250 V, 500 V, 1000 V и 2500 V.

Опремата со работен напон над 1 kV бара пропорционално повисоки тест напони. За да биде во целосна согласност со најсовремените барања за тестирање, Weshine нуди семејство со висок квалитетТестер на изолација 5000Vs при напони над 1 kV. Во основата на високонапонското тестирање, нашите единици од 5/10/15 kV овозможуваат највисоко ниво на тестирање на квалитет заедно со главната безбедност, практичност и преносливост.

За целосна способност за тестирање на изолацијата на целата опрема со голем капитал, Weshine оди чекор понатаму! Универзалниот стандард за тестирање за ротациона опрема, IEEE 43-2000, ја зголеми препораката за тест напон на 10 kV за опрема со ознака 12 kV и погоре. Целосното усогласување со овој стандард може да се постигне со само еден тестер, нашиот модел од 10 kV.

VS-3127

VS-3127Тестер за изолација 10000Vнуди можност за извршување на прецизни мерења на отпорот на изолација до 15 kV тест напон со максимална отпорност од 30 TΩ. Точноста на мерењето на отпорот е ± 5 % од 1 MΩ до 3 TΩ!

За комуналните услуги и услужните компании, VS-3127 е сеопфатен тестер со својата флексибилност и идна способност за заштита. Weshine VS-3127 е дизајниран да работи каде и да работите.

Излезен номинален напон максимум достигнува 7 брзини (250V, 500V, 1KV, 2,5KV, 5KV, 10KV, 15KV).

Максимална струја на краток спој 7mA

Тест за отпор на изолација (IR), тест за индекс на поларизација (PI), тест за односот на диелектрична апсорпција (DAR). Режим за тестирање на рампата (RAMP), режим на тестирање на филтриран отпор (FR). *Тест на капацитивност (Кап.).

Функција на монитор на напон, автоматско следење на живиот напон на измерените

ЗОШТО ТЕСТИРАЊЕ НА 15 KV?

5 kV до 15 kV тројно ќе ја зголемат тестната струја - ова може да спречи негативна тест струја во присуство на висок шум.

15 kV е наведен за средства од 35.000 V до 69.000 V врз основа на NETA ATS 2007 година.

Моторите над 34.500 V треба да се тестираат на 15 kV врз основа на NETA ATS 2007 година.

СПЕЦИФИКАЦИИ

Опсег на изолација	0,1 MΩ до 30 TΩ
Номинални тест напони	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Точност на терминалниот напон
	(5%-10%)±10V
Точност на изолацијата	1 MΩ до 3 TΩ, ±5% ±3 цифри
	＞3 TΩ, ±20% ±3 цифри
Струја на краток спој	≥7 на ± 0,5 од
Режим на тестирање на рампата	±2%rdg±3dgt
Напојување	Засилете го претходно поставениот напон со тестирање со 10% зачекорена големина на претходно поставениот напон
Работен температурен опсег и влажност
	- 20°C до +50°C
Влажност	80% RH
Температурен опсег и влажност на складирање
	-25 °C до +65 °C
Тест на напон	AC/DC: 0V-1000V, Точност: ±5%rdg±3V
Тест на капацитет	10nF~25uF, Точност: ±10%rdg±10nF
Тековен тест	0,01nA~7mA, Точност: ±5%rdg±0,5nA
Безбедносна заштита	Изолација Cat III 600 V
Забелешка	Сервисната грешка со наведените еколошки ограничувања е двојно внатрешна грешка
ЕМС	Во согласност со IEC 61326-1:2013
Димензии	280 mm x 260 mm x 160 mm
Тежина	4,9 кг (вклучувајќи ја батеријата)

Избори

Weshine има 8 годишно искуство специјално за работа со комплетен асортиман на електрична опрема. Во моментов, Вешин измислил различниТестер за изолација 500Vза секој чекор како што е прикажано како форма:

ИНФОРМАЦИИ ЗА НАРАЧКА ЗАТестер за изолација 500VS
Мачка. бр.	Максимален тест напон	Максимален опсег на тестирање	IR/PI/DAR	РАМПА	FR	капа.
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 ДО	√
VS-3125	5,0 kV	10 ДО	√	√	√
VS-3125A	5,0 kV	10 ДО	√	√	√	√
VS-3126	10,0 kV	20 ДО	√	√	√
VS-3126A	10,0 kV	20 ДО	√	√	√	√
VS-3127	15,0 kV	30 ДО	√	√	√	√

Врз основа на проблеми со синџирот на снабдување: Ве молиме контактирајте со претпочитаниот овластен дистрибутер Weshine за тековните цени и времето на испорака.

Сертификати за квалитет

Ние секогаш веруваме дека целиот успех на нашата компанија е директно поврзан со квалитетот на производите што ги обезбедуваме.Тестер на изолација 5000Vги исполнуваат највисоките барања за квалитет наведени во упатствата ISO9001, ISO14000:14001 и нашиот строг систем за контрола на квалитетот.
