100 kV Систем за тестирање на AC Hipot бесплатно делумно празнење

Системот за тестирање на наизменична струја без делумно празнење од 100 kV е професионално решение за тестирање на висок напон, развиено за тестови на наизменичен напон и детекција на делумно празнење на трансформатори, разводни уреди, изолатори, кабли, чаури, опрема за ГИС и други електрични апарати.

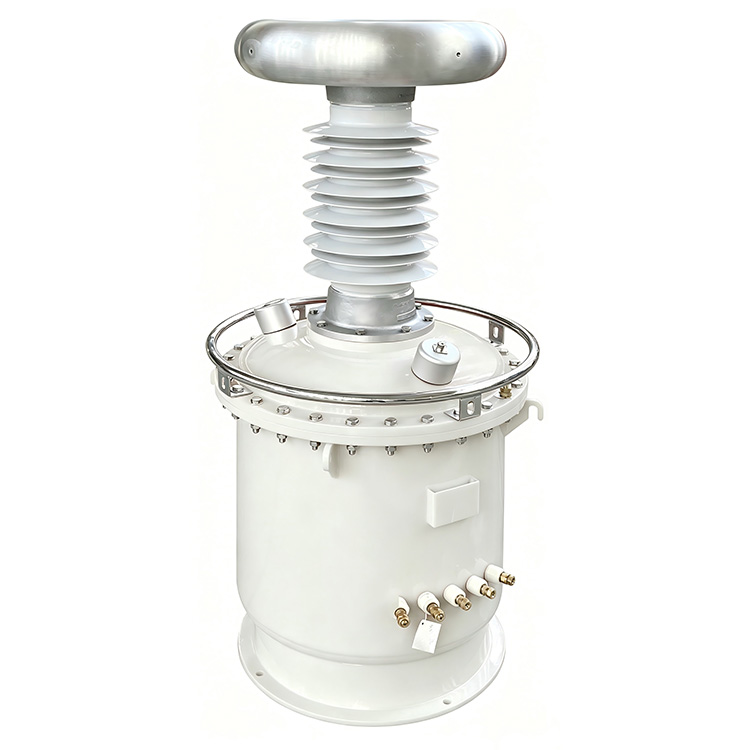

Системот усвојува тест трансформатор изолиран со гас SF6 наместо традиционална структура потопена во масло, со што се елиминира ризикот од контаминација на масло додека значително се намалува тежината на опремата за 20% до 60%. Целосниот систем одржува целосно делумно празнење не поголемо од 5 pC кога работи на номинален напон.

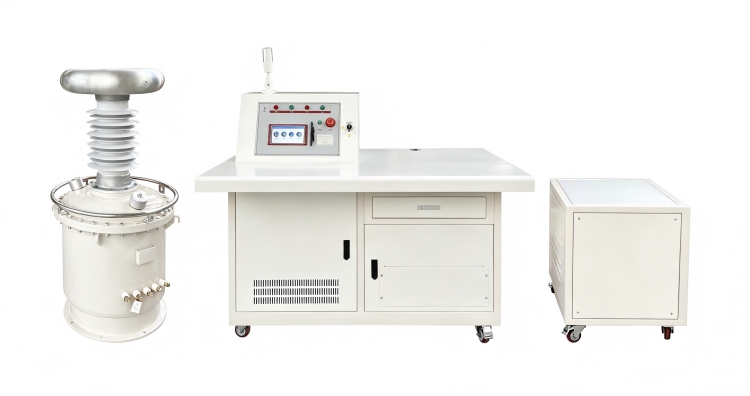

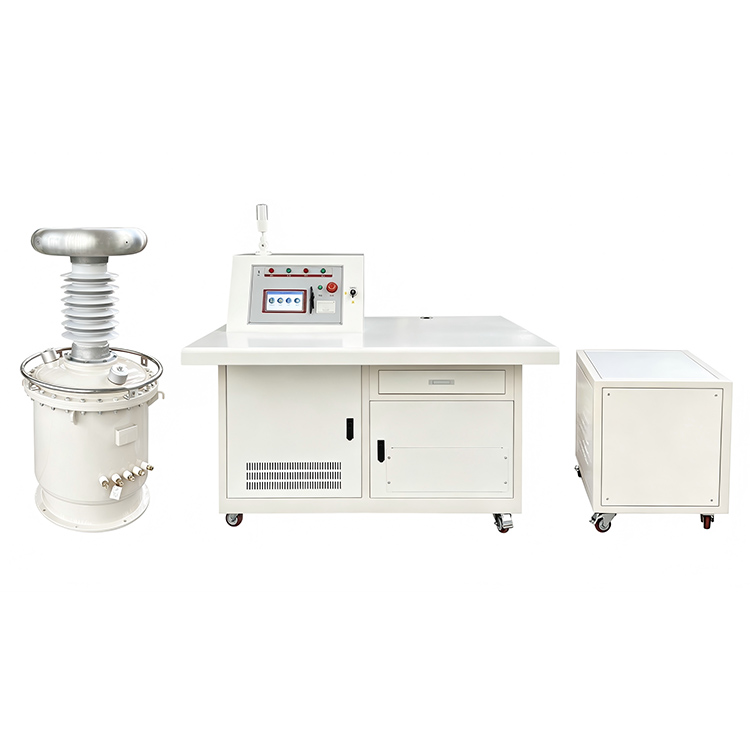

Овој комплетен интегриран тест систем е склопен со високонапонски тест трансформатор, кондензатор за спојување, реактор за ограничување на струјата на висок напон, реактор за компензација на низок напон, изолациски трансформатор, автоматска работна конзола како и компензација. Неговата вградена структура за компензација на низок напон може ефективно да ја намали потрошувачката на влезната струја за максимум 60%, што помага да се зголеми енергетската ефикасност и да се намалат дневните трошоци за работа.

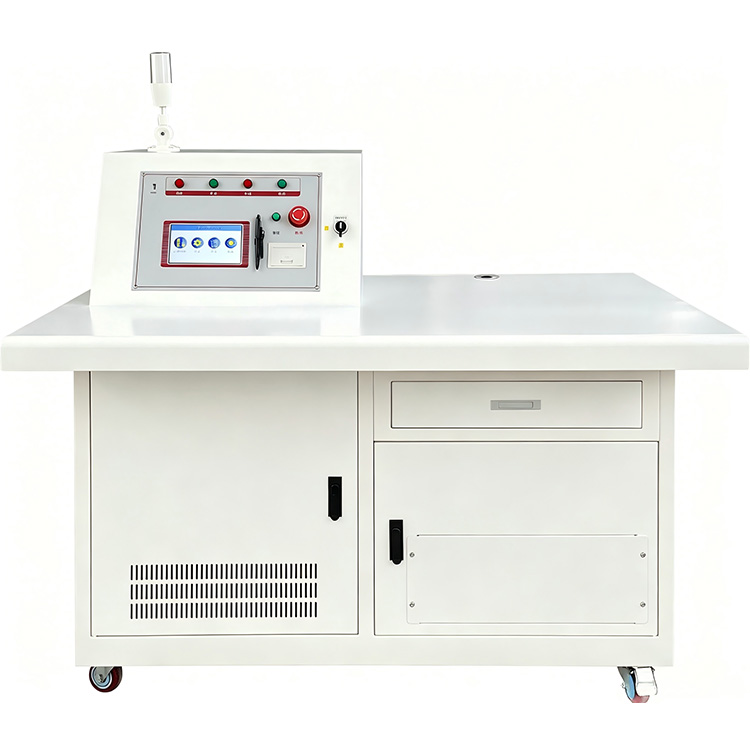

Опремен со 7-инчна контролна конзола со екран на допир во боја, системот поддржува и автоматско и рачно тестирање. Корисниците можат самостојно да конфигурираат до пет напонски фази, стапки на напонска рампа и да издржат времетраење на тестот. Функциите за автоматско тестирање вклучуваат зголемување на напонот, префрлување на компензација, тајминг, намалување на напонот, складирање податоци и печатење извештаи, што значително ја подобрува ефикасноста на тестирањето и повторливоста.

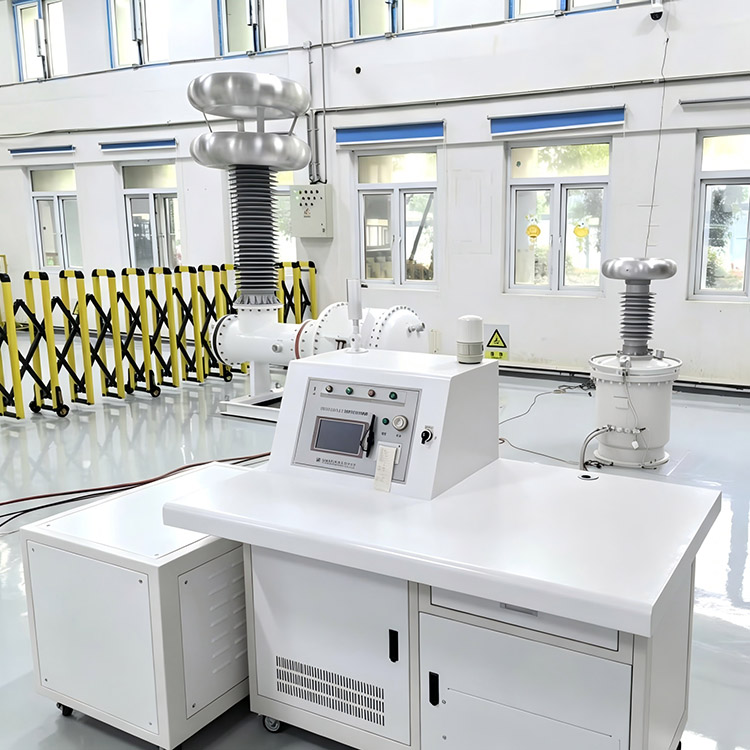

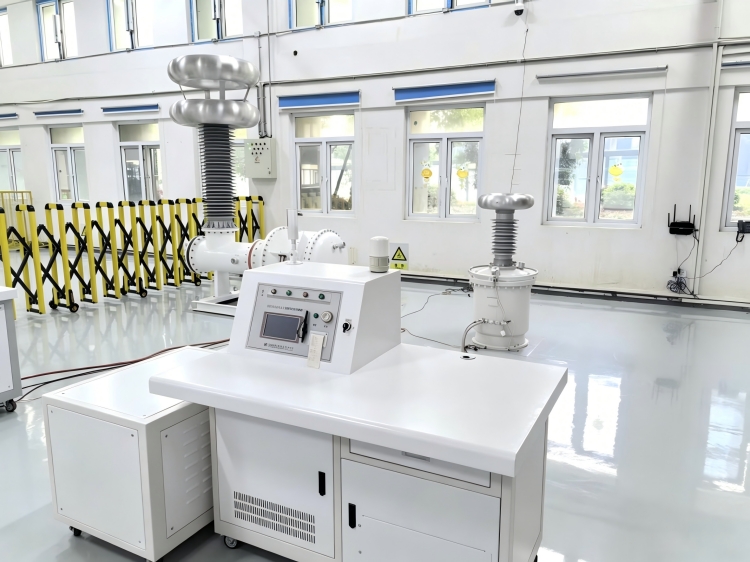

Дизајниран за високонапонски лаборатории и апликации за тестирање на терен, системот обезбедува стабилен синусоидален излез со изобличување на брановите помали од 5%, низок работен шум и сигурна заштита од пренапон и прекумерна струја. Скалабилниот дизајн им овозможува на слични системи во серијата производи да постигнат рејтинзи на напон до 1200 kV за апликации за тестирање со ултра висок напон.

Водич за производи

Како функционира системот

Системот за тестирање на наизменична струја од 100 kV без делумно празнење генерира стабилна излезна фреквенција на моќност со висок напон преку тест трансформаторот изолиран со SF6. За време на тестирањето, кондензаторот за спојување и мерното коло континуирано ја следат активноста на делумно празнење додека системот за автоматска контрола управува со процесите на зголемување, задржување и намалување на напонот.

Реакторот за компензација со низок напон работи на намалување на потребната влезна струја, што носи подобра енергетска ефикасност и го олеснува оптоварувањето на поврзаното напојување. Целиот систем е способен да врши истовремено тестирање на отпорен напон и мерење на делумно празнење, така што корисниците можат да спроведат темелна евалуација на перформансите на изолацијата на сите видови високонапонска опрема.

Карактеристики

1, Дизајн на трансформатор изолиран со гас SF6 без контаминација на масло

2, Севкупно делумно ниво на празнење ≤5pC

3, Ниво на делумно празнење на трансформаторот ≤3pC

4, Номинален излезен напон до 100 kV

5, Компензацијата на реактивна моќност ја намалува струјата на изворот до 60%

6, Автоматски и рачни режими на тестирање

7. Поставки за програмирање на напон и тајминг во пет фази

8, Прилагодлива стапка на напонска рампа од 0,5 kV/s до 2,5 kV/s

9, Автоматско префрлување на компензација и регулација на напон

10. Функции за складирање и печатење на историски податоци

11, Високопрецизно мерење на напон

12, стабилен синусно-бран излез со изобличување ≤5%

13, Работа со низок шум ≤65dB

14, Сеопфатна заштита од пренапон и прекуструјна заштита

15, Погоден за делумно празнење и тестирање на напон за издржување на наизменична струја

Полиња за апликација

1. Компании за комунални услуги за напојување

Се користи за рутинско тестирање на изолацијата и евалуација на делумно празнење на трансформатори, разводни уреди, ГИС опрема, кабли и апарати за трафостаница.

2. Лаборатории за висок напон

Погоден за тестирање на типот, фабричко прифаќање тестирање и истражувачки проекти кои бараат извонредно ниски перформанси за делумно празнење.

3, Производители на трансформатори

Се користи за контрола на квалитетот, проверка на изолацијата и финално фабричко тестирање на енергетски и дистрибутивни трансформатори.

4, Универзитети и истражувачки институти

Поддржува високонапонско инженерско образование, истражување за изолација и напредни проекти за електрично тестирање.

5, Индустриски и рударски претпријатија

Обезбедува тестирање за превентивно одржување и проценка на состојбата на изолацијата за критичната електрична опрема.

Типични тест ставки

1, Трансформатор AC издржи тестирање на напон

2, ГИС тестирање за делумно празнење

3, Тестирање на високонапонски разводни уреди

4, Тестирање на изолација на кабелот за напојување

5, Тестирање на изолатор и черупка

6, Тестирање за прифаќање на фабриката за електрична опрема

7. Лабораториско истражување за висок напон

8, Програми за превентивно одржување

Предности на Вешин

Weshine Electric се фокусира на развивање и производство на опрема за тестирање на висок напон, како и системи за мерење на делумно празнење. Нашите единици за тестирање на напон за издржување наизменична струја со изолација на гас SF6 имаат исклучително низок излез на делумно празнење, паметна автоматска работа, технологија за компензација за заштеда на енергија и доверливи безбедносни модули за заштита. Создадени да се справат со ригорозни задачи за тестирање и во лаборатории и во работни средини на лице место, сите решенија од Weshine им помагаат на клиентите да извршат прецизни проверки на перформансите на изолацијата, да ги исполнат релевантните индустриски стандарди и да одржуваат стабилна долгорочна работа на нивната високонапонска опрема.

Нашиот систем за тестирање AC Hipot без делумно празнење од 100 kV може целосно да ги задоволи сите ваши барања за тестирање на изолација на висок напон и следење на делумно празнење. Слободно контактирајте со нашиот тим во секое време за приспособени решенија, детални технички податоци и конкурентни понуди.
