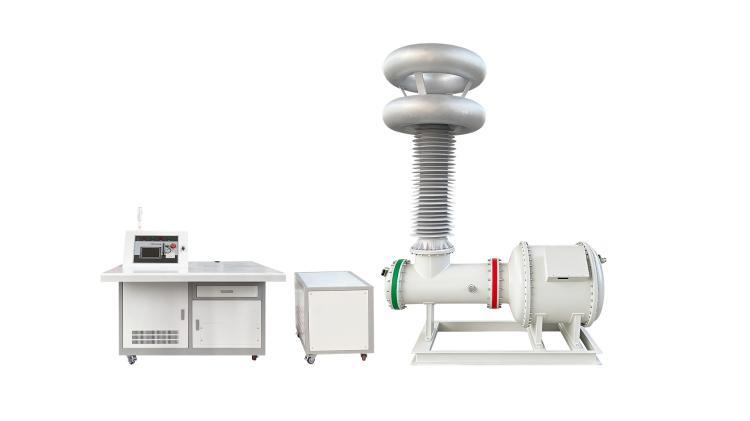

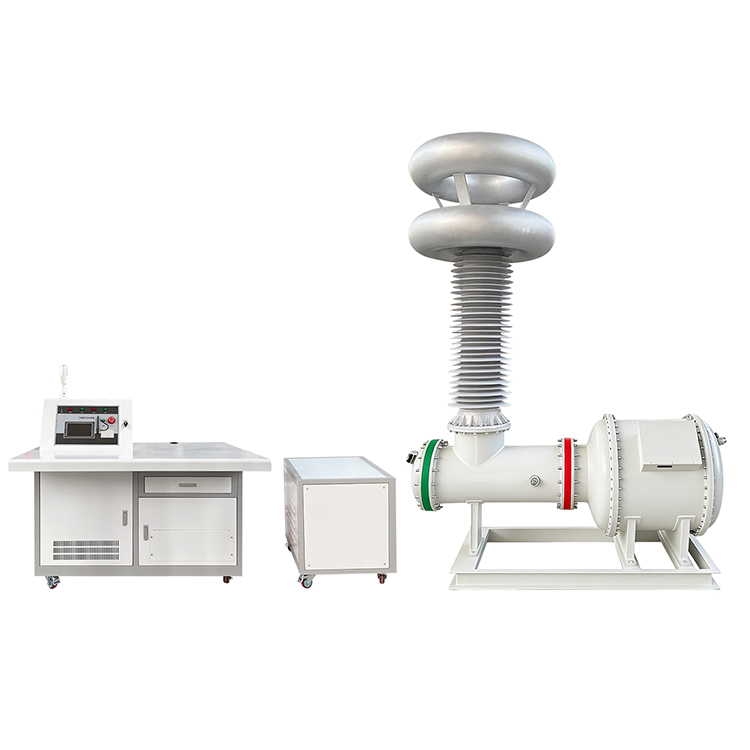

Систем за тестирање на напон за издржување на наизменична струја без делумно празнење

Користејќи напредна технологија на трансформатор со изолација на гас SF6, системот за тестирање на напон за издржување на наизменична струја без делумно празнење обезбедува стабилен излез од 250 kV со вкупно делумно ниво на празнење од ≤5 pC. Одликувајќи се со интелигентна автоматска контрола, компензација на реактивна моќност, работа со низок шум и сеопфатни заштитни функции, тој е идеален за електрични комунални претпријатија, индустриски претпријатија, универзитети, истражувачки институти и лаборатории со висок напон.

Бидејќи енергетските индустрии постојано ги зголемуваат стандардите за инспекција на изолација и детекција на микро делумно празнење, оваа единица за тестирање е развиена за да одговара на таквите барања на пазарот. За разлика од конвенционалните тест трансформатори наполнети со масло, изолацијата SF6 ги отстранува ризиците од истекување на нафта и загадување, додека ја намалува вкупната тежина на опремата за 20% до 60% за полесен транспорт и поставување.

Сите овие сигурни перформанси се поддржани од професионалната производствена сила.Weshine® е модерна фабрика за висока технологија специјализирана за истражување и развој, производство, продажба и сервис на уреди за автоматизација на електроенергетскиот систем и инструменти за тестирање. Производите се продаваат ширум светот и добија позитивни повратни информации од многу клиенти.

Изведба

Системот за тестирање на наизменична струја за издржување на наизменична струја без делумно празнење усвојува трансформатори со изолација на гас SF6 за да се одржи стабилен излез од 250 kV, ограничувајќи го делумното празнење на ≤5 pC. Интелигентната автоматска контрола, компензацијата на реактивна моќност, ниската бучава и повеќеслојната безбедносна заштита го прават практичен избор за фабрики за електрична енергија, индустриски клиенти, универзитети и истражувачки лаборатории.

Индексот на делумно празнење на целата машина достигнува ≤5pC, а вградениот трансформатор SF6 генерира само ≤3pC делумно празнење под номинален напон. Ваквите одлични перформанси на изолацијата го прават идеален за проверка на делумно празнење, фабрички проверки на прифаќање, верификација на изолацијата и разни истражувачки задачи за висок напон.

Структура

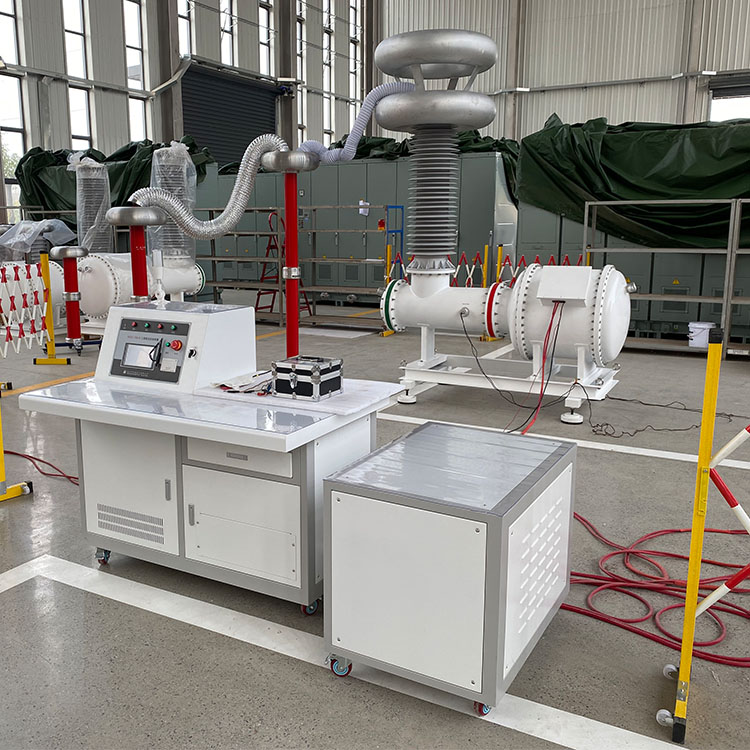

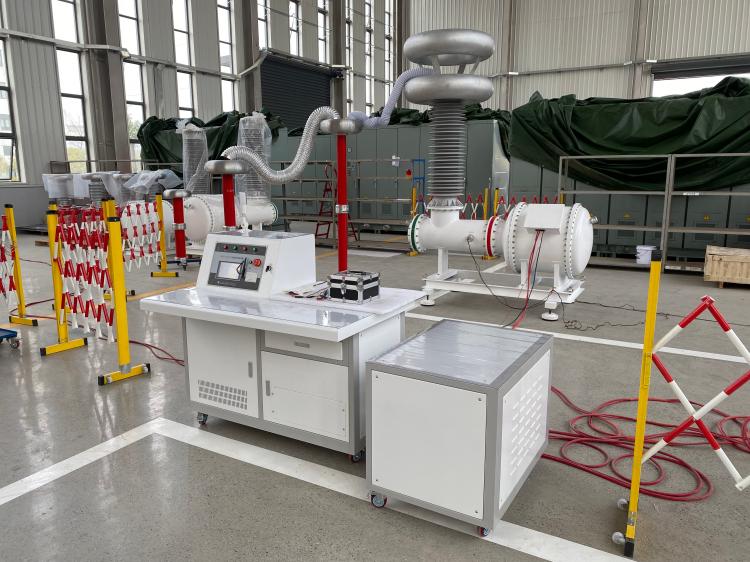

Комплетниот пакет вклучува тест трансформатор изолиран со SF6, кондензатор за спојување, реактор за ограничување на струјата со висок напон, реактор за компензација на низок напон, изолациски трансформатор и целосно автоматско управување со кабинет. Технологијата за компензација на низок напон ја намалува потрошувачката на влезна енергија до 60%, што значително ја зголемува ефикасноста на тестот и ги намалува барањата за напојување.

Контрола

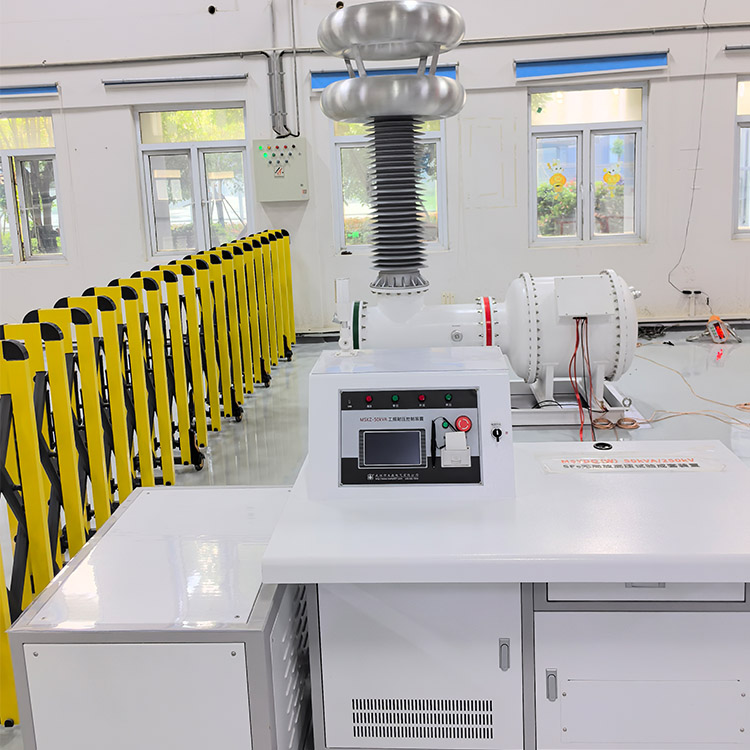

Системот за тестирање на напон за издржување на наизменична струја без делумно празнење е опремен со контролна единица со екран на допир во боја од 7 инчи која поддржува и автоматско и рачно работење. Операторите можат да постават пет одделни сегменти на напон, да ја прилагодат брзината на засилување и слободно да го задржуваат времето. Автоматските функции опфаќаат подигнување на напон, компензација, тајминг, олеснување на притисокот по тестирањето, складирање податоци, пребарување на записи и печатење на тест извештаи.

Безбедност

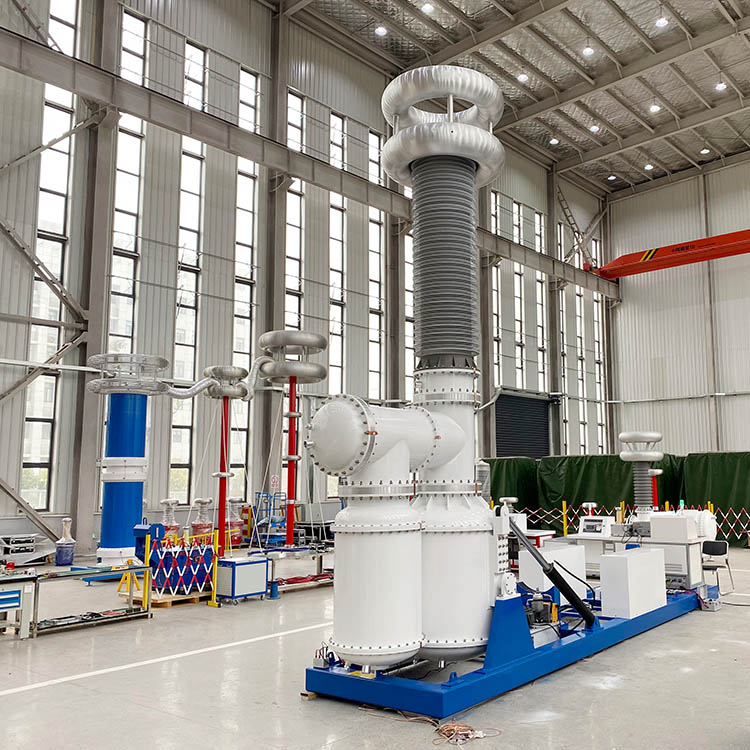

За да се гарантира стабилна и безбедна работа, опремата дава мазен напон на синусен бран со изобличување на брановиот облик под 5% и шум под 65dB. Механизмите за заштита од пренапон и прекумерна струја се целосно опремени. Неговата модуларна рамка поддржува подоцнежни надградби, што може да се прошири за тестирање на ултра висок напон до 1200 kV.

Карактеристики

1, SF6-изолирана трансформаторска технологија

2, Дизајн без масло, без загадување на животната средина

3, Целосно ниво на делумно празнење на системот ≤5pC

4, Ниво на делумно празнење на трансформаторот ≤3pC

5. Номинален излезен напон до 250 kV

6, Номинален капацитет 50 kVA

7, Компензацијата на реактивна моќност ја намалува влезната струја до 60%

8, Автоматски и рачни режими на тестирање

9. Поставки за програмирање на напон и тајминг во пет фази

10, Прилагодлива стапка на рампа на напон

11, Интелигентна регулација на напонот и префрлување на компензација

12, Складирање на историски податоци и печатење на извештаи

13, Стабилен синусно-бран излез со изобличување ≤5%

14, Низок работен шум ≤65dB

15, Високонапонска заштита од пренапон

16, Заштита од прекумерна струја од опашка

17, Погоден за делумно празнење и тестирање на напон за издржување на наизменична струја

Апликации

1, Трансформатор AC издржи тестирање на напон

2, ГИС тестирање за делумно празнење

3, Тестирање на изолација на прекинувачот

4, Тестирање на високонапонски кабел

5, Тестирање со черупка

6, Тестирање на изолатор

7, Фабричко прифаќање тестирање (FAT)

8, Лабораториско тестирање со висок напон

9, Тестирање на типот на електрична опрема

10, Програми за превентивно одржување

Предности на Вешин

Weshine Electric е професионален производител на опрема за тестирање на висок напон и системи за мерење на делумно празнење. Нашата серија VS-W Системите за тестирање на напон со наизменична струја без делумно празнење без делумно празнење комбинираат напредна технологија за изолација SF6, перформанси со ултра ниско делумно празнење, интелигентна автоматизација и сигурна безбедносна заштита. Дизајнирани за тешки лабораториски и теренски апликации, решенијата на Weshine им помагаат на клиентите да ја подобрат точноста на тестирањето, да обезбедат усогласеност со регулативата и да ја подобрат долгорочната доверливост на опремата.
