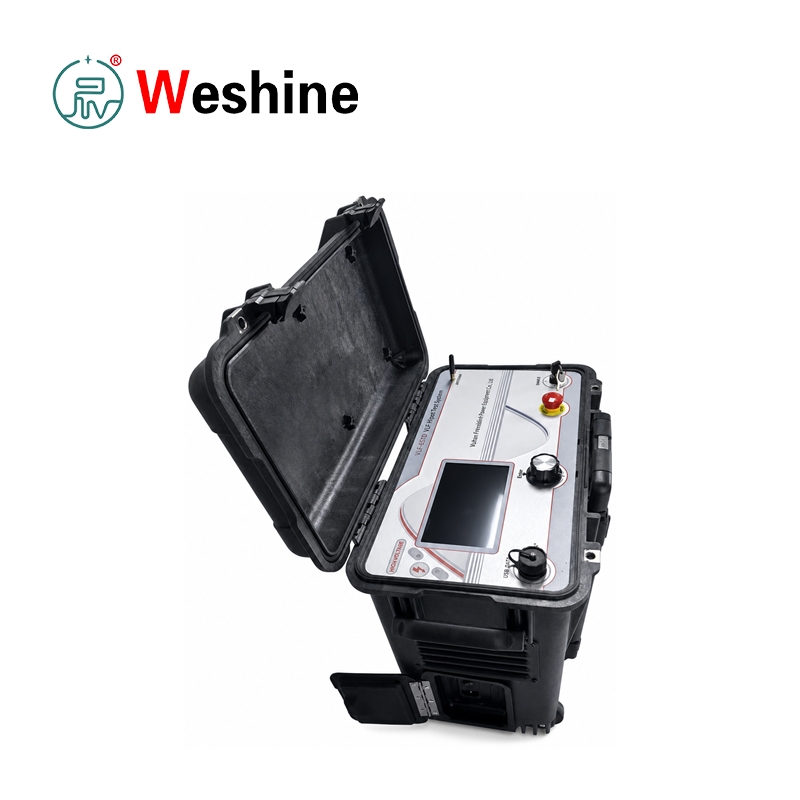

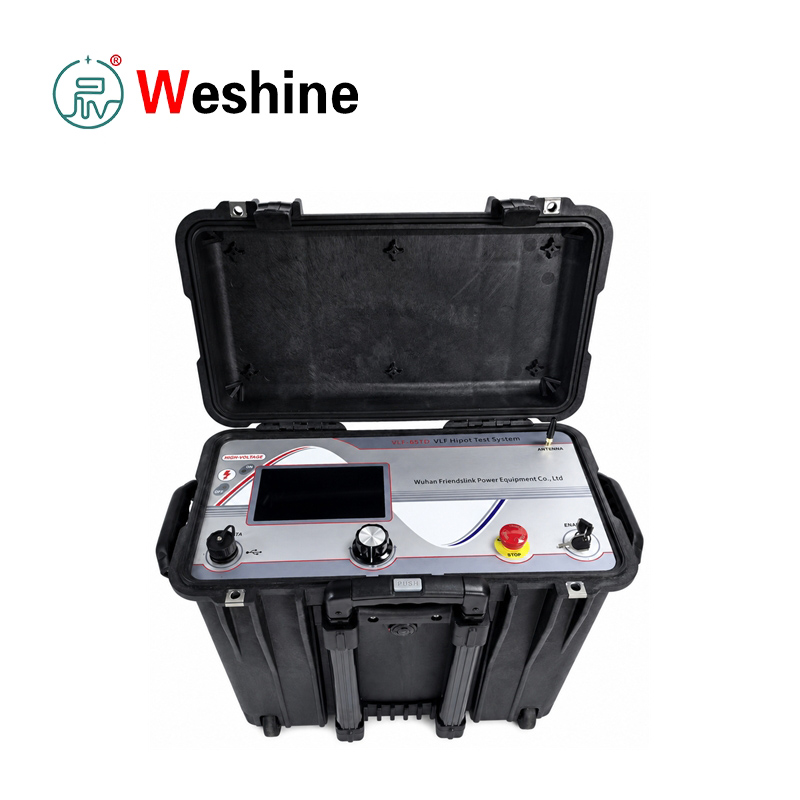

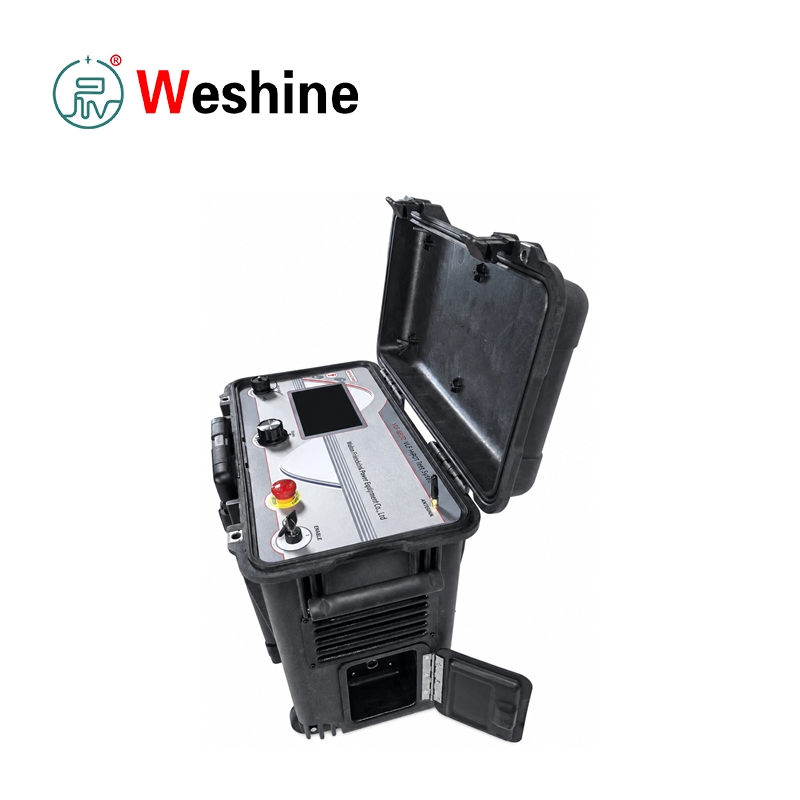

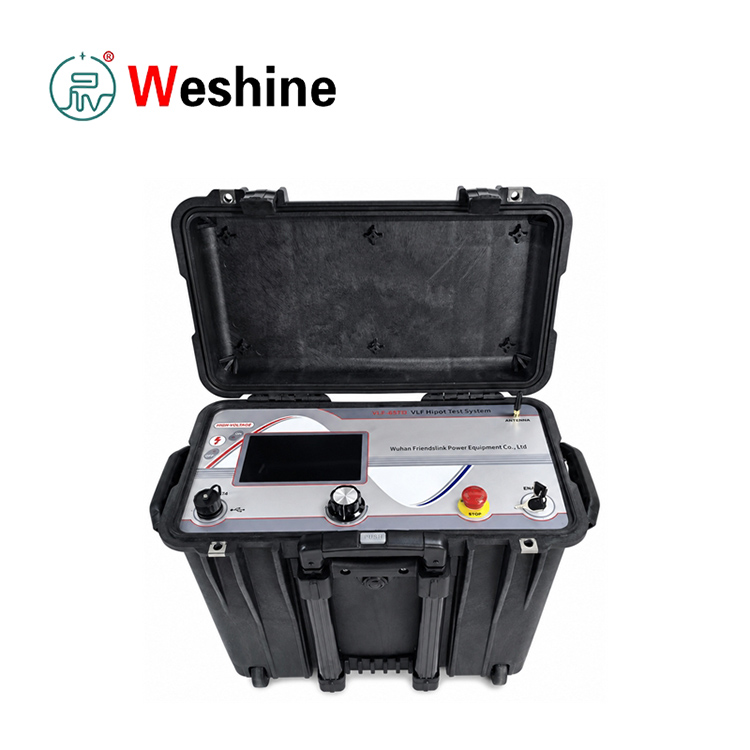

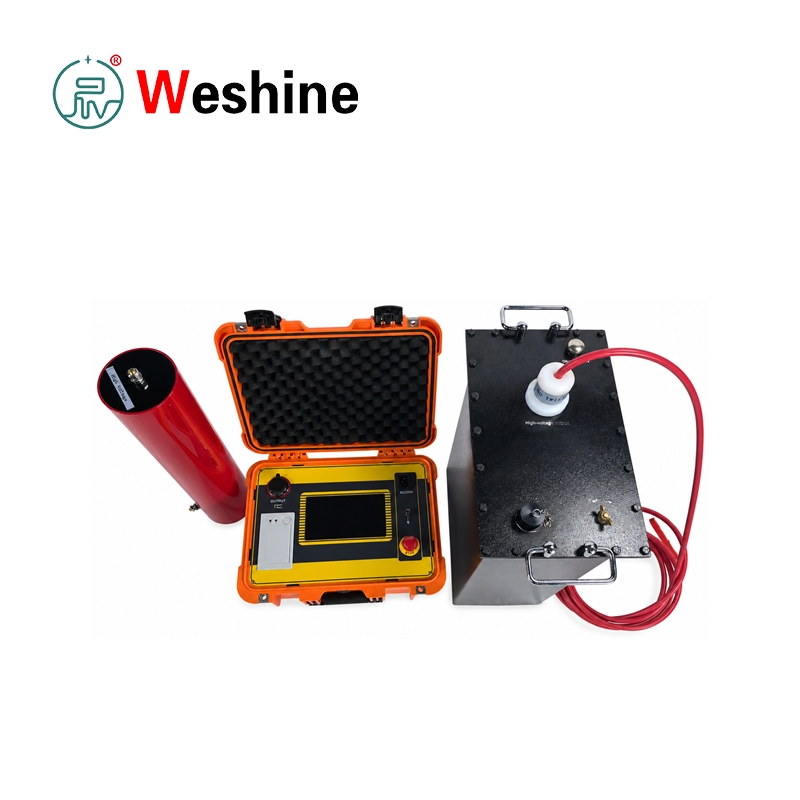

VLF Тан Делта тест систем

Издржливиот VLF Tan Delta Test System понуден од Weshine, професионален производител во Кина, е дизајниран за дијагноза на изолација и издржување на тестирање на среднонапонски кабли за напојување. Интегрира отпорност на VLF AC напон и мерење на диелектрични загуби во една компактна единица. Опремата е во согласност со CENELEC стандардите HD 620 S1:1996 и HD 621 S1:1996, применливи за PE, XLPE и каблите со изолација од хартија.

За време на рутинското одржување на кабелот, невидливите дефекти на изолацијата, вклучително и стареење на водените дрвја, контаминација, механички оштетувања и делумно влошување не може да се откријат со едноставна визуелна проверка. Тестот VLF синусен бран од 0,1 Hz применува наизменична струја на изолацијата на кабелот додека бара многу помал капацитет на енергија од традиционалната опрема за тестирање од 50 Hz, што го олеснува теренското тестирање на долгите среднонапонски кабли.

Овој VLF Тан Делта Тест систем обезбедува излез на VLF синусен бран за тестови за издржување и директно мерење на тен делта. Читањето на тенот делта го рефлектира факторот на диелектрична загуба на изолацијата на кабелот, кој ги проценува степените на стареење и влошување. Единицата автоматски извршува тестови за загуби под повеќе напонски нивоа по фиксна процедура: 0,5 циклуси U0, циклуси U0 и 1,5 циклуси U0. По завршувањето на сите кругови, податоците од тестот се зачувуваат и кабелот е целосно испразнет.

Достапни се две стандардни конфигурации: врвни модели 34 kV и 45 kV. Единицата од 34 kV генерира синусен бран до 24 kV RMS (34 kV врв); единицата од 45 kV достигнува 31,8 kV RMS (45 kV врв). Вграден е и излезниот DC напон, кој се движи ±1~34 kV за верзијата од 34 kV и ±1~45 kV за верзијата од 45 kV. Поддржани се и режими за тестирање со правоаголни бранови и еднонасочни.

За одржување на обвивката на кабелот, машината за тестирање поддржува проверка на обвивката и лоцирање на дефекти со максимален излез од 10 kV. Мерењето на струјата на истекување во режим на еднонасочна струја помага да се процени севкупниот квалитет на изолацијата на кабелот. Вграденото детекција на дефекти веднаш го исклучува високиот напон штом ќе дојде до превртување или дефект на кабелот, нудејќи целосна заштита.

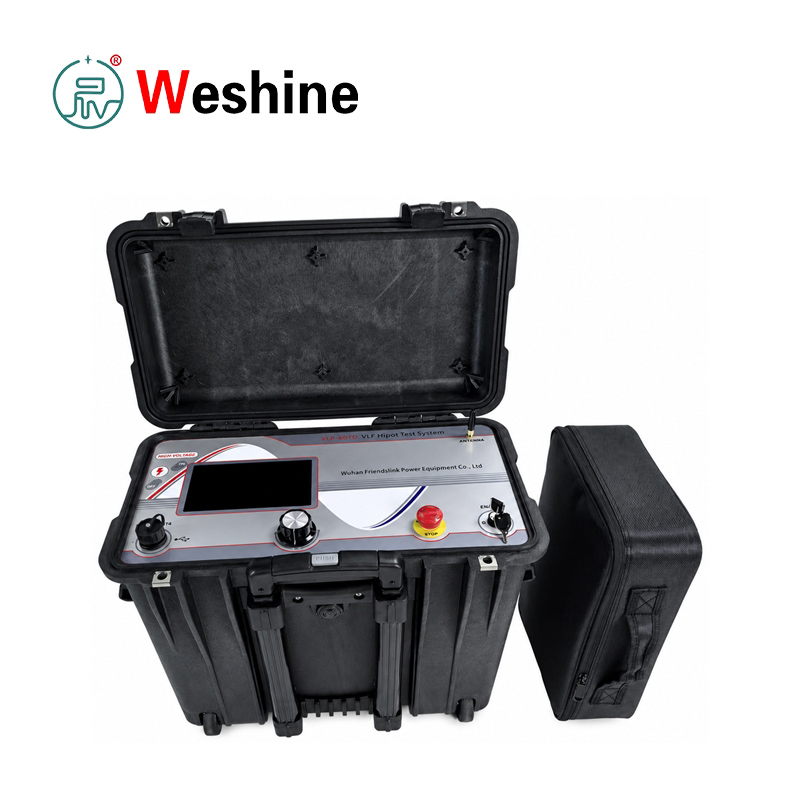

Комплетниот сет вклучува главен тест-домаќин, високонапонски кабел, жица за заземјување, кабел за напојување, USB флеш-уред и торбичка за додатоци. USB 2.0 портот овозможува извоз на податоци и надградба на фирмверот. Сите дневници за тестирање се складирани локално и може да се извезат на USB за генерирање извештаи на компјутер. Софтверот за совпаѓање поддржува истовремено отварање на фазите A/B/C со податоци и дава детални извештаи со бројки за тестирање и криви на диелектрична загуба.

Безбедноста е врвен приоритет. За време на работата ќе се генерира висок напон, така што е дозволено да работат само професионално обучени техничари. Операторите мора строго да ги следат петте основни безбедносни правила: исклучување на напојувањето, заклучување на повторно напојување, проверка на нула напон, заземјување и краток спој, изолирање на соседните компоненти под напон. Тестирањето на висок напон има потреба од двајца или повеќе вработени на лице место за надзор.

Водич за производи

Интегрираниот тестер на кабли работи со примена на контролиран синусен напон од 0,1 Hz на тестираните кабли. Во споредба со конвенционалното тестирање на наизменична струја од 50 Hz, технологијата со ултра ниска фреквенција значително ја намалува тековната побарувачка за капацитивни оптоварувања на кабел, овозможувајќи пренослива теренска проверка на среднонапонските кабли.

Пред поврзување со кабел, строго следете ги петте безбедносни правила за висок напон. Проверете дали кабелот за тестирање е исклучен, изолиран, потврден напон, заземјен и краток спој. Сите блиски делови под напон мора да бидат покриени или одвоени. Само обучени оператори можат да управуваат со опремата со присутен најмалку еден претпоставен.

Поврзете ги додатоците во фиксен редослед: прво поврзете го кабелот за заземјување со приклучокот за заземјување на домаќинот, а потоа поврзете се со заштитното заземјување на станицата; прикачете високонапонски кабел на излезната порта со висок напон; поврзете го внатрешниот проводник на високонапонскиот кабел со фазата или обвивката на кабелот преку соодветните фитинзи; поправете го штитот на високонапонскиот кабел на блиската лента за заземјување; конечно приклучете го кабелот за напојување.

За тестови за издржување на VLF, изберете бранова форма, номинален напон, фреквенција и времетраење на тестот. На екранот се прикажуваат врвниот напон, струјата, излезната бранова форма, поставената фреквенција и вредностите на RMS во реално време. Тајмерот се вклучува автоматски штом напонот ќе ја достигне претходно поставената вредност.

За дијагноза на тен делта, активирајте ја функцијата за губење на диелектрикот и внесете го номиналниот фазен напон на кабелот U0. Машината ќе стартува автоматски циклуси на тестирање, а секое целосно мерење трае приближно 3 минути и 30 секунди. Ги евидентира капацитетот на кабелот, отпорот, просечната загуба на диелектрик и вредностите на загуба во реално време под 0,5 U0, 1,0 U0 и 1,5 U0.

Откако ќе заврши тестирањето, податоците автоматски се зачувуваат и кабелот целосно се испушта. Корисниците можат да прелистуваат историски записи, да извезуваат единечни или повеќе дневници на USB 2.0 и да генерираат извештаи за печатење преку софтвер за поддршка. Алатката прикажува криви на загуби и независни податоци за три фази на кабел.

При тестирање на обвивката или прецизирање на дефекти, потврдете дека обвивката на кабелот не е заземјена на двата краја, без индиректно заземјување преку спојници или додатоци. Максималниот излез за проверка на обвивката и следење на дефекти е 10 kV.

Карактеристики

1. Поддржува VLF синусен бран AC издржи тестирање

2. Сè-во-едно функција за мерење на тен делта на диелектрична загуба

3. Две опции за врвен напон: 34 kV и 45 kV

4. Излез на синусен бран: максимум 24 kV RMS или 31,8 kV RMS

5. Вграден излез на DC напон за дополнителни тестови за изолација

6. Достапен е режим за тестирање на правоаголен бран напон

7. Функција за мерење на струјата на истекување на DC режим

8. Максимален излез од 10 kV за тестирање на обвивката и прецизирање на грешката на обвивката

9. Секвенци на тест за автоматска загуба на диелектрични на 0,5 U0, U0 и 1,5 U0

10. Приказ на врвен напон и струја во реално време за време на работата

11. Визуелизација на бранови форма на излез во реално време на екранот

12.Автоматско високонапонско исклучување при дефект на напонот

13. Локално внатрешно складирање за сите тест логови

14. Тестирајте извоз на податоци преку USB 2.0 интерфејс

15. Софтвер за поддршка за приспособен излез од тест извештај

16. Функција за надградба на фирмверот преку USB-уред

17.Повеќејазичен интерфејс (англиски и поедноставен кинески)

18. Опремен со копче за итно запирање и високонапонска излезна брава

19. Дизајн за заштита од обратен напон

20. Дизајн на пренослив заштитно куќиште за тестирање на кабли на отворено

Апликативни сценарија

Енергетски комунални услуги

Операторите на мрежата ја усвојуваат единицата за тестирање за пуштање во работа на среднонапонски кабли, редовно одржување, дијагностика на црна делта, проверка на обвивката и евалуација на изолацијата на дистрибутивните мрежи и трафостаници.

Производители на трансформатори

Фабриките за трансформатори и електрична опрема го користат тестерот за тестови за изолација на кабли и компоненти кои бараат мерење на VLF напон и диелектрични загуби.

Електрани

Електраните се потпираат на опремата за проверка на кабли на станицата, одржување на помошниот генераторски кабел, тестирање на обвивката и дијагноза на изолација за време на прекини на одржување.

Железници

Железничките мрежи за напојување поставуваат среднонапонски кабли во влечните трафостаници и далноводи. Машината поддржува тестови за издржување на кабел и анализа на тен делта за време на прозорците за одржување.

Индустриски постројки

Рударските, петрохемиските, челичните и производствените работилници го користат за тестови за прифаќање нови кабли, периодично одржување и испитување на дефекти на обвивката.

Универзитети

Колеџите и истражувачките институти го применуваат уредот за тестирање за предавање на теории за тестирање на VLF кабли, пресметка на диелектрични загуби, анализа на стареење на изолацијата и безбедносни стандарди за работа со висок напон.

Лаборатории за тестирање

Професионалните високонапонски и кабелски лаборатории го усвојуваат овој VLF Tan Delta Test System за да спроведат тестови за отпорност на VLF, мерење на тен делта, проверка на обвивката и дијагностички услуги за кабли од трета страна.

Одржување на кабли

Екипите за сервисирање на кабли ја користат опремата за проверка на кабелот XLPE, PE и изолација на хартија, дијагноза на стареење на водено дрво, лоцирање на дефекти на обвивката и изготвување извештај од тестот.

Применливи тест ставки

1. VLF синусно брановиот кабел издржи тестирање

2. Тестирање на загуба на диелектрични тен делта на кабел со среден напон

3. Дијагноза на стареење на изолацијата на кабелот XLPE

4. PE кабел издржи инспекција на напон

5. Тестирање на перформансите на кабелот изолиран со хартија

6. Проценка на влошување на дрвото за вода со кабел

7. Тестирање на обвивката на кабелот до 10 kV

8. Прецизно одредување на дефект на обвивката на кабелот

9. Тестирање на издржување на DC напон

10. Тестирање на правоаголен бран напон

11. Мерење на струјата на истекување во DC режим

12. Нови тестови за прифаќање на предавањето на кабелот

13. Рутински тестови за превентивно одржување на кабли

14. Генерирање на трифазен интегриран тест извештај

15. Локално складирање на дневници и извоз на податоци преку USB

Случај со клиенти

Индустриско поле:Сервис за одржување на среднонапонски кабли

Проблеми со проектот

Потребен е тим за одржување на електричната мрежа за да се процени повеќе стари XLPE кабелски доводници. Едноставните тестови за издржување можеа само да ја проверат отпорноста на дефект, додека тимот исто така бараше податоци за загубата на диелектриците за да го процени стареењето на изолацијата и да ги идентификува каблите со потенцијални дефекти на водените дрвја.

Тест оперативен тек

Техничарите го изолираа целниот кабел, следеа пет безбедносни спецификации, го заземјија целиот комплет, го поврзаа високонапонскиот кабел и заштитната жица како што е наведено, а потоа се напојуваа на единицата за тестирање. Тие го избраа режимот за тестирање тен триаголник, го пополнија кабелот со номинален фазен напон U0, го ослободија итен прекин и високонапонска брава, а потоа започнаа автоматско тестирање. Единицата мери загуба на диелектрик под 0,5 U0, U0 и 1,5 U0, складираше податоци и го испразни кабелот по завршувањето.

Исход од тестот

Персоналот ги проверуваше историските записи и ги извезуваше сите податоци на USB-уред. Извештаи за споредба на фази генерирани од софтвер за совпаѓање со вредностите на диелектричните загуби и кривите на трендовите. Каблите со индикатори за нормални загуби останаа во употреба, додека сериозно влошените беа закажани за следен мониторинг.

Предности на апликацијата

Тимот ја заврши и проверката на отпорниот напон и дијагнозата на стареење со еден пренослив уред. Автоматските тест циклуси, извозот преку USB и генерирањето извештаи значително ја подобруваат следливоста на податоците и го намалуваат обемот на работа со рачна документација.

Најчесто поставувани прашања

П: Кои функции ги реализира оваа опрема за тестирање?

О: Го комплетира тестирањето на отпорност на VLF на кабелот со среден напон, мерењето на загубата на диелектрични тен делта, инспекција на обвивката, прецизно одредување на дефекти на обвивката, тестирање за издржување на еднонасочна струја, тестирање на правоаголни бранови и откривање струја на истекување.

П: Која е разликата помеѓу тестот за издржување на VLF и тестот за тен делта?

О: Тестот за издржување на VLF проверува дали изолацијата на кабелот може да го издржи одреден AC напон; тен делта тестот го мери факторот на загуба на диелектрик за да го процени стареењето и степенот на влошување на изолацијата.

П: Кои напонски конфигурации се опционални?

О: Два модели: врв од 34 kV и врв од 45 kV. Моделот од 34 kV емитува синусен бран до 24 kV RMS / 34 kV врв; моделот 45 kV достигнува 31,8 kV RMS / 45 kV врв.

П: На која фреквенција се мери тен делта?

О: Мерењето на тен делта се изведува под ултра-ниска фреквенција од 0,1 Hz.

П: Кој опсег на капацитивност на кабел поддржува тестирање на тен делта?

A:34 kV модел: 1 nF ~ 8 μF; Модел од 45 kV: 1 nF ~ 5 μF.

П: Дали опремата може да извезува тест записи?

О: Да. Дневниците за тестирање се зачувуваат внатрешно и се извезуваат преку USB 2.0. Извезените датотеки може да се отворат со посветен софтвер за да се генерираат формални извештаи за тестирање.

П:Дали поддржува прецизирање на дефекти на обвивката?

О: Да, машината за тестирање поддржува проверка на обвивката и лоцирање на дефекти со максимален излез од 10 kV.

П:Клучни безбедносни белешки за време на работата?

О: Само обучени професионалци можат да управуваат со единицата. Тест кабелот мора да биде исклучен, заземјен и целосно изолиран пред да се поврзе. Тестирањето на висок напон бара надзор на лице место, а итно запирање и високонапонска брава треба да се користат правилно.

Предности на Вешин

Weshine Electric испорачува професионални инструменти за електрично тестирање за оператори на електрична мрежа, тимови за одржување на кабли, инженерски изведувачи, лаборатории за тестирање и сите видови индустриски корисници. За дијагностика на VLF и тен делта кабли, ние се фокусираме на лесно работење на терен, стабилен висок напон излез, прецизно мерење на загубите, комплетно складирање податоци и придружни функции за известување. Обезбедуваме едношалтерски услуги, вклучувајќи насоки за избор на модел, усогласување на шемата за тестирање на кабел, обука за безбедносно работење и приспособени решенија за тестирање. Со обилно инженерско искуство, строга контрола на квалитетот, целосна техничка поддршка, зрели решенија за тестирање и глобална услуга по продажбата, им помагаме на клиентите да го завршат кабелот да издржат инспекција и дијагноза на изолација со јасни, следени податоци од тестот. Ако ви треба сигурна се-во-едно дијагностичка опрема за кабли, нашиот VLF Tan Delta Test System може целосно да ги задоволи вашите барања за тестирање на лице место.
