Високонапонски генератор со ултра ниска фреквенција

Како професионален производител во Кина, Weishine би сакал да ви обезбеди висококвалитетен генератор на висок напон со ултра ниска фреквенција, кој е дизајниран за тестирање на електрична изолација со отпорност на наизменична струја, каде што конвенционалната опрема за тестирање со фреквенција на електрична енергија бара прекумерен капацитет. Во превентивното тестирање на изолацијата, тестирањето на отпорност на висок напон е еден од најважните методи за да се потврди дали изолацијата на опремата може безбедно да го издржи наведениот тест напон. За испитни објекти со голем капацитет, како што се кабли за напојување XLPE, кондензатори за напојување, големи генератори и мотори, за тестирање на издржување на наизменична струја на 50 Hz честопати е потребен голем тест трансформатор или комплет за резонантна тест. Системот за тестирање со ултра ниска фреквенција од 0,1 Hz го намалува потребниот капацитет за тестирање на моќност и го прави тестирањето на терен попрактично. Компактниот и пренослив дизајн ги намалува вкупните трошоци за набавка за теренските инженерски тимови.

Тестната единица генерира контролиран висок напон со наизменична струја со ултра ниска фреквенција. Достапните излезни фреквенции се 0,1 Hz, 0,05 Hz, 0,02 Hz и 0,01 Hz. Пониската фреквенција му овозможува на инструментот да тестира поголеми капацитивни оптоварувања додека ги одржува податливи големината на опремата за тестирање и побарувачката за енергија. Според прирачникот, системот е особено погоден за електрична опрема со голема еквивалентна капацитивност, вклучувајќи кабли за напојување, кондензатори, средни и големи генератори и мотори.

Компоненти на производот

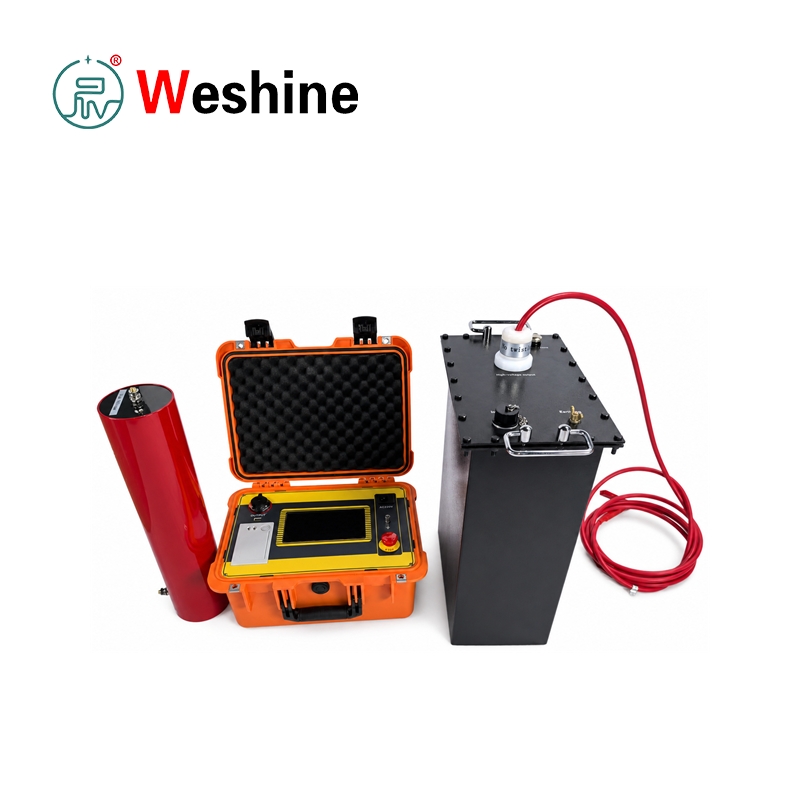

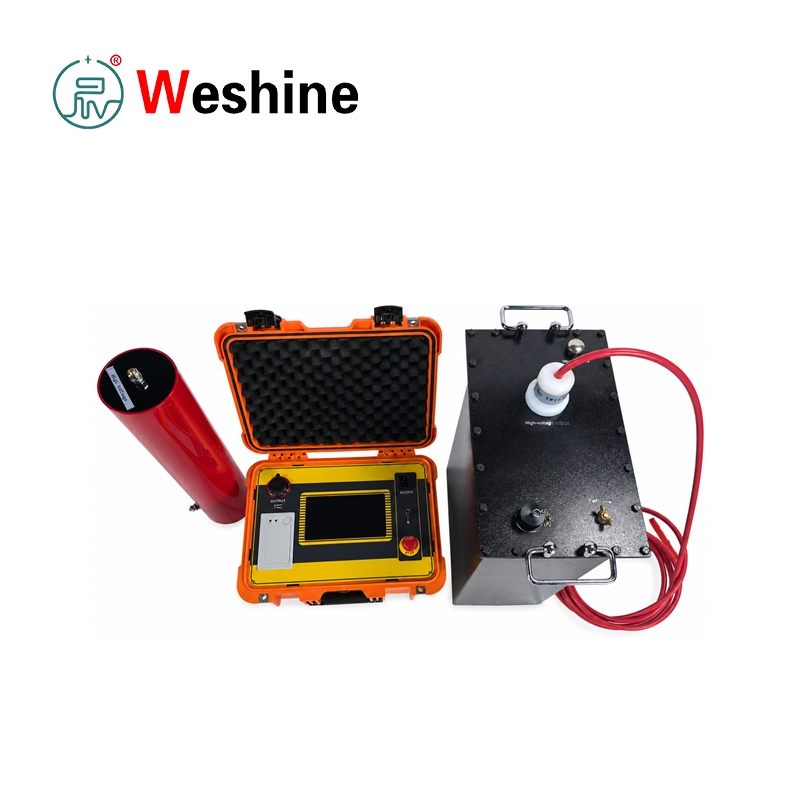

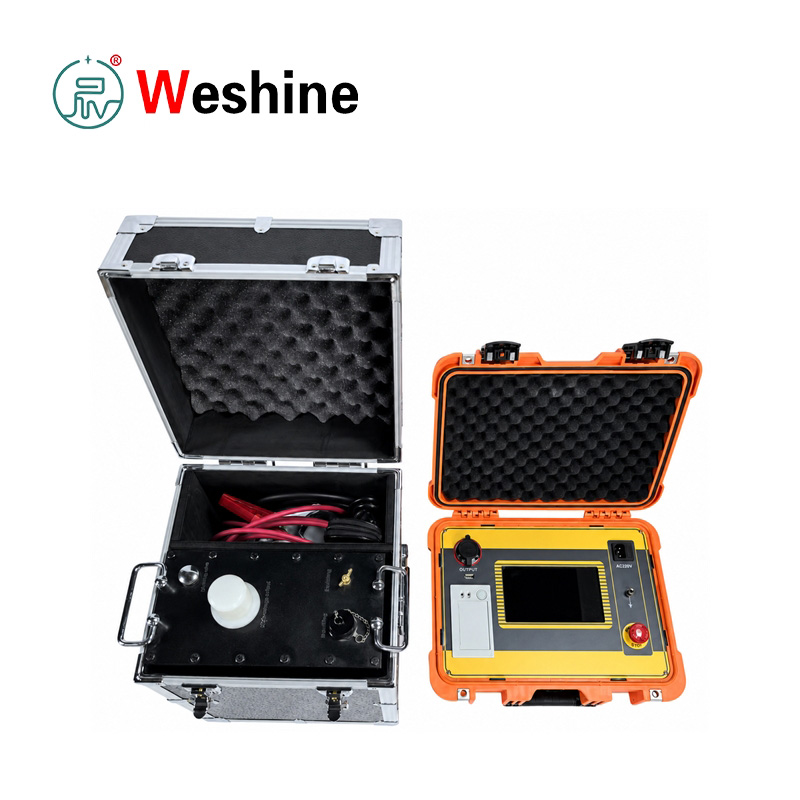

Системот се состои од два главни дела: контролер и високонапонски засилувач.

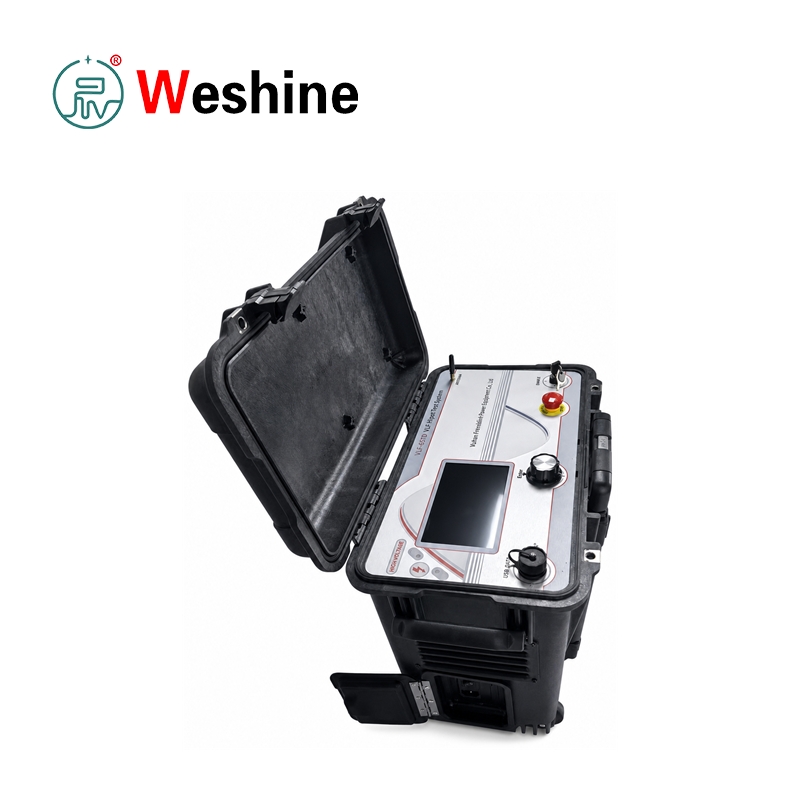

Контролерот вклучува 7-инчен капацитивен екран на допир, прекинувач за напојување, влез со наизменична струја 220 V, терминал за заземјување, USB приклучок за комуникација, печатач и копче за итно стопирање.

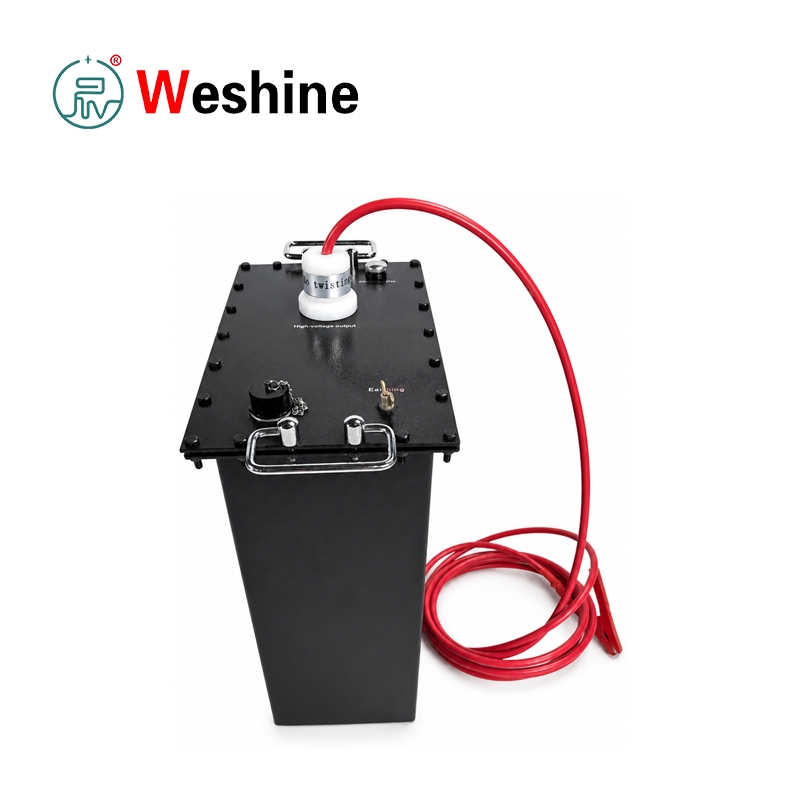

Засилувачот произведува високонапонски излез и е поврзан со контролорот преку испорачаниот нисконапонски контролен кабел. Високонапонскиот излез е поврзан со објектот за тестирање со помош на испорачаниот високонапонски кабел и додатоци за заземјување.

Работата е автоматизирана

По поврзувањето со жици, корисникот ја поставува излезната фреквенција, времетраењето на тестот, напонот за тестирање, високонапонската граница на прекумерна струја и ограничувањето на пренапонот на екранот на допир. Кога ќе започне тестот, инструментот врши само-проверка на оптоварувањето, автоматско зголемување на напонот, излез со постојана амплитуда, тајминг, нормално исклучување и автоматско празнење. Инструментот може да запре со тајмер или со рачно запирање. Обезбедува и ненормална заштита од исклучување преку заштита од пренапон и прекуструјна заштита.

Овој високонапонски генератор со ултра ниска фреквенција прифаќа контрола на негативни повратни информации со висок напон и нисконапонски затворен круг. Прирачникот наведува дека излезот не произведува ефект на капацитивен пораст. Повеќекратните заштитни функции вклучуваат заштита од пренапон, високонапонска странична заштита од прекумерна струја и нисконапонска странична заштита од прекумерна струја, со време на дејство на заштитата не повеќе од 10 ms. Контролорот и високонапонскиот генератор се поврзани преку нисконапонска контрола, а оптичката контрола се користи за побезбедна работа. Издржлив хардверски дизајн, долг работен век за долгорочна употреба на проекти и постојано тестирање.

Резултатите од тестот може да се испечатат директно како извештај од тестот. Историските податоци се зачувуваат автоматски по нормално запирање на тајмерот, рачно запирање, прекин на заштитата од пренапон или прекин на заштитата од прекумерна струја. Инструментот може да складира до 64 записи за мерење; постарите записи автоматски се бришат кога ќе се надмине ограничувањето за складирање. Системот, исто така, поддржува поставување датум и време, префрлување на кинески и англиски интерфејс, автоматско складирање, автоматско печатење и USB комуникација со горниот софтвер за управување.

Опремата за тестирање е во согласност со DL/T 849.4-2004, Општи технички услови за генератори на висок напон со ултра ниска фреквенција. Прирачникот исто така упатува на методот на тестирање VLF од 0,1 Hz за напојувачки кабли со изолација од 35 kV и под XLPE. При употреба на терен, капацитетот на предметот за тестирање не смее да го надмине номиналното капацитивно оптоварување на избраната конфигурација на инструментот. Ако капацитетот на предметот за тестирање е помал од 0,05 μF, помошен кондензатор од 0,05 μF може да се поврзе паралелно за да се поддржи нормалниот излез.

Параметар на производот

Водич за производи

Принцип на работа на уредот за тестирање VLF

Преносливиот уред за тестирање VLF работи така што го заменува тестот за издржување на фреквенција од 50 Hz со AC тест со ултра ниска фреквенција.

За капацитивните испитни објекти, струјата е пропорционална на фреквенцијата, капацитетот и напонот. Со намалување на фреквенцијата на 0,1 Hz или пониска, потребниот капацитет за тест моќност значително се намалува, додека се задржува практичната цел на тестирањето за издржување на AC изолација.

Поврзување на опремата пред тестирање

Пред тестирање, поврзете:

според дијаграмот за поврзување во прирачникот.

Приклучокот за заземјување мора да биде поврзан со земјата. Влезот за наизменична струја е поврзан со извор на енергија од 220 V, 50 Hz.

Ако се користи пренослив генератор, излезниот напон и фреквенцијата на генераторот мора да бидат стабилни.

Поставување параметри и подготовка за тест

Вклучете го контролорот и внесете го екранот за поставување параметри.

Поставете ги следните параметри:

Достапните фреквенции вклучуваат:

Времетраењето на тестот може да се постави од 0 до 99 минути.

Вредностите на напонот и струјата прикажани од инструментот се врвни вредности.

Автоматски тест процес

По притискање на Start, инструментот врши самопроверка.

Процесот на тестирање вклучува:

1. Вчитај само-проверка
2. Автоматско зголемување на напонот
3. Излез со постојана амплитуда
4. Издржи тајминг
5. Автоматско исклучување и празнење

Ако не се открие оптоварување, контролорот прикажува предупредување за без оптоварување.

Откако ќе го достигне зададениот напон, инструментот одржува излезна амплитуда со константна амплитуда и го започнува процесот на издржување на времето.

Кога ќе се достигне поставеното време, системот го запира излезот на висок напон и автоматски го испушта предметот за тестирање.

Режими на исклучување и управување со податоци

Инструментот поддржува:

Нормално исклучување

Ненормално исклучување

Во секој режим на исклучување, податоците од тестот се зачувуваат како историски податоци.

Корисниците можат:

Водич за тестирање на кабли

За тестирање на кабли:

1. Исклучете ја целата електрична опрема поврзана со кабелот пред тестирањето.
2. Измерете го отпорот на изолацијата со мегометар.
3. Извршете го тестирањето за издржување VLF само откако проверката на изолацијата е прифатлива.

Во прирачникот е наведено:

Времетраење на тестот:

Водич за тестирање на синхрони мотори

За тестирање на синхрон мотор, прирачникот препорачува фаза-по-фаза тестирање.

Метод на тестирање:

Времето на тестирање е генерално исто како и тестирањето на отпорност на фреквенција на енергија, најчесто:

За време на тестирањето, операторите треба да набљудуваат:

Безбедносно празнење по тестирањето

По исклучувањето, користете ја прачката за празнење за целосно да го испразните предметот за тестирање пред да ги отстраните каблите.

Овој чекор е од суштинско значење, особено за капацитивна опрема како што е:

Карактеристики

1. Поддржува 0,1 Hz ултра-ниска фреквенција AC издржат тестирање.

2. Поддржува избор на излезна фреквенција од 0,05 Hz, 0,02 Hz и 0,01 Hz.

3. Обезбедува автоматско зголемување на напонот, излез со постојана амплитуда, тајминг, исклучување и празнење.

4. Мери и прикажува високонапонски излез и тест струја како врвни вредности.

5. Обезбедува заштита од пренапон за високонапонскиот излез.

6. Обезбедува високонапонска страна и нисконапонска страна од прекуструјна заштита.

7.Автоматски го прекинува излезот кога напонот или струјата ја надминуваат поставената граница.

8. Време на дејство на заштита не повеќе од 10 ms.

9. Обезбедува работа со капацитивен екран на допир од 7 инчи.

10. Ги прикажува податоците од тестот и излезната бранова форма на екранот на допир.

11.Вклучува автоматско складирање на историски податоци до 64 записи.

12. Обезбедува вграден печатач за печатење на тест извештаи.

13. Поддржува USB комуникација со горниот софтвер за управување.

14. Вклучува префрлување на кинески и англиски интерфејс.

15. Обезбедува висок напон и нисконапонска контрола на негативни повратни информации со затворена јамка.

16. Поддржува AC да издржат тестирање на објекти за тестирање со голем капацитет.

17. Вклучува прачка за празнење и кабел за заземјување за безбедно празнење по тестот.

18. Обезбедува копче за итно запирање на контролорот.

19. Поддржува внатрешна и надворешна работа.

20. Вклучува компензатор за компензација за испитни објекти со мал капацитет.

Апликативни сценарија

Енергетски комунални услуги

Претпријатијата за напојување ја користат опремата за тестирање VLF за да издржат тестирање на среднонапонски енергетски кабли, големи мотори, генератори, кондензатори и друга електрична опрема со голем капацитет за време на превентивното одржување и тестирање за прифаќање.

Производители на трансформатори

Производителите на трансформатори и електрична опрема можат да го користат комплетот за тестирање во области за тестирање каде што системите за изолација со голем капацитет бараат верификација на наизменична струја да издржат со намалена фреквенција.

Електрани

Електраните го користат инструментот за издржување на тестирање на намотките на статорот на генераторот, големите мотори, каблите за сервисирање на станиците и поврзаните системи за изолација при пуштање во работа, ремонт и рутинско одржување.

Железници

Железничките системи за напојување користат среднонапонски кабли и ротирачка опрема. Тестната единица поддржува тестирање за издржување на терен за време на планираните прекини за одржување.

Индустриски постројки

Индустриските капацитети како што се рударски, петрохемиски, челик и производствени погони можат да го користат инструментот за тестирање на изолација на кабли и мотори во системите за дистрибуција на електрична енергија на постројките.

Универзитети

Универзитетите и центрите за обука можат да го користат системот за предавање на принципите на тест за издржување на VLF, пресметка на капацитивна струја, процедури за тестирање на кабли и безбедносна практика на висок напон.

Лаборатории за тестирање

Високонапонските лаборатории можат да се потпрат на Високонапонски генератор со ултра ниска фреквенција за наизменична струја да издржат тестирање на капацитивни испитни објекти, примероци од кабли, мотори и системи за изолација кои бараат контролиран напон со ултра ниска фреквенција.

Одржување на кабли

Тимовите за одржување на кабли го користат уредот за тестирање за тестови за прифаќање на кабел XLPE, превентивни тестови, проверки за следење на дефекти и проверка на изолацијата по инсталацијата или поправката.

Апликации

1.0,1 Hz VLF AC издржи тестирање.

2. XLPE кабел за напојување издржи тестирање.

Тестирање на изолација на кабел од 35 kV и под.

4. Моќен кондензатор издржи тестирање.

5. Тестирање на изолација на средни и големи генератори.

6. Намотување на статорот на моторот издржи тестирање.

7. Тестирање за предавање на кабли.

8. Тестирање за превентивно одржување на кабли.

9. Проверка на изолација на опрема со голем капацитет.

10. Теренски AC издржи тестирање со намален капацитет за тест моќност.

11.Автоматско темпирано високонапонско тестирање.

12. Заштитени од прекумерна струја и прекумерна струја издржуваат тестирање.

13. Складирање на историски тест записи.

14. Генерирање на печатени извештаи од тестот.

15. Скрининг на состојбата на изолацијата пред напојување.

Случај со клиенти

Индустрија: Изведувач за одржување на кабли.

Проблем: Потребен е изведувач за одржување за да изврши тестирање за прифаќање на новопоставениот среднонапонски XLPE кабел. Конвенционалната опрема за отпорна наизменична струја со фреквенција на струја беше тешка за транспортирање и бараше поголем капацитет за напојување поради капацитетот на кабелот. На тимот му требаше преносливо решение за отпорно наизменична струја погодно за тестирање на теренски кабли.

Процес на тестирање: Техничарите ја исклучија целата опрема поврзана со кабелот и прво ја проверуваа секоја фаза со мегометар. Откако го потврдија прифатливиот отпор на изолацијата, тие ги поврзаа контролорот, засилувачот, високонапонскиот излезен кабел, кабелот за заземјување и прачката за празнење според тест жици. Тестниот напон беше поставен според фазниот напон на кабелот, а вредноста на прекумерната струја беше пресметана од капацитетот на кабелот, фреквенцијата на испитувањето и напонот. Тимот избра излез од 0,1 Hz, го постави потребното времетраење на тестот и започна автоматско зголемување на напонот.

Резултат: Инструментот го заврши автоматското зголемување на напонот, излезот со постојана амплитуда, тајмингот, исклучувањето и празнењето. Не е забележано деструктивно празнење, ненормален звук, чад, мирис, нестабилен напон или абнормална струја за време на периодот на издржување. Податоците од тестот беа зачувани и испечатени за евиденцијата на проектот.

Придобивки ：Изведувачот го заврши тестот за отпорност на кабелска наизменична струја со помал и попрактичен теренски систем. Автоматската заштита, тајмингот, празнењето, складирањето и печатењето помогнаа да се намали рачното работење и да се подобри документацијата за тестирање.

Најчесто поставувани прашања

За што се користи Високонапонскиот генератор со ултра ниска фреквенција? Се користи за тестирање на VLF AC за издржување на електрична опрема со голем капацитет, особено енергетски кабли, енергетски кондензатори, генератори и мотори.

Зошто да користите VLF тестирање од 0,1 Hz наместо тестирање за издржување на наизменична струја од 50 Hz? Тестните објекти со голем капацитет бараат висока струја на 50 Hz. Намалувањето на фреквенцијата на тестот на 0,1 Hz значително го намалува потребниот капацитет за тестирање, правејќи го полето AC да го издржи тестирањето попрактично.

Кои излезни фреквенции се достапни? Тестната единица поддржува поставки за излезна фреквенција од 0,1 Hz, 0,05 Hz, 0,02 Hz и 0,01 Hz.

Кое е максималното капацитивно оптоварување? Максималното оптоварување е 0,5 μF на 0,1 Hz, 1,1 μF на 0,05 Hz, 2,2 μF на 0,02 Hz и 5,5 μF на 0,01 Hz.

Кои заштитни функции се вклучени? Инструментот вклучува заштита од пренапон, високонапонска заштита од прекумерна струја, странична заштита од прекумерна струја од низок напон, итно запирање и автоматско празнење по исклучувањето.

Дали тестот може да постави печатени извештаи за тестирање? Да. Вградениот печатач може да ги печати тековните податоци за тестирање и историските податоци прикажани на екранот.

Колку историски записи може да се зачуваат? Инструментот може да складира до 64 историски тест записи. Записите постари од најновите 64 автоматски се бришат.

Кои безбедносни мерки се потребни по тестирањето? По исклучувањето, користете ја прачката за празнење за целосно да го испразните предметот за тестирање пред да ги отстраните каблите. Тестирањето на висок напон треба да го врши само обучен персонал кој следи безбедносни процедури за висок напон.

Предности на Вешин

Weshine Electric обезбедува опрема за електрично тестирање за електрични комунални претпријатија, изведувачи, индустриски постројки, лаборатории и тимови за одржување на кабли. За тестирање за отпорност на VLF, Weshine се фокусира на практично работење на терен, стабилен висок напон излез, автоматска заштита, комплетна дополнителна опрема и јасна документација за тестирање. Инструментите се испорачуваат со евиденција за фабричка проверка и упатства за работа за да се поддржи сигурната употреба по испораката.

Weshine може да им помогне на клиентите со изборот на модел, поставување на напон за тестирање на кабелот, проценка на капацитетот на оптоварување и приспособени барања за тестирање. Ако барате стабилна, долгорочна опрема за тестирање, нашиот високонапонски генератор со ултра ниска фреквенција може целосно да ги задоволи вашите различни барања за тестирање на лице место. Со инженерско искуство, контрола на квалитетот, техничка поддршка, сигурни решенија за тестирање и меѓународна услуга, Weshine им помага на корисниците ефикасно и безбедно да вршат тестирање на кабли и изолација со голем капацитет. Брза глобална логистика, повеќе опции за плаќање за купувачите на големо во странство.
