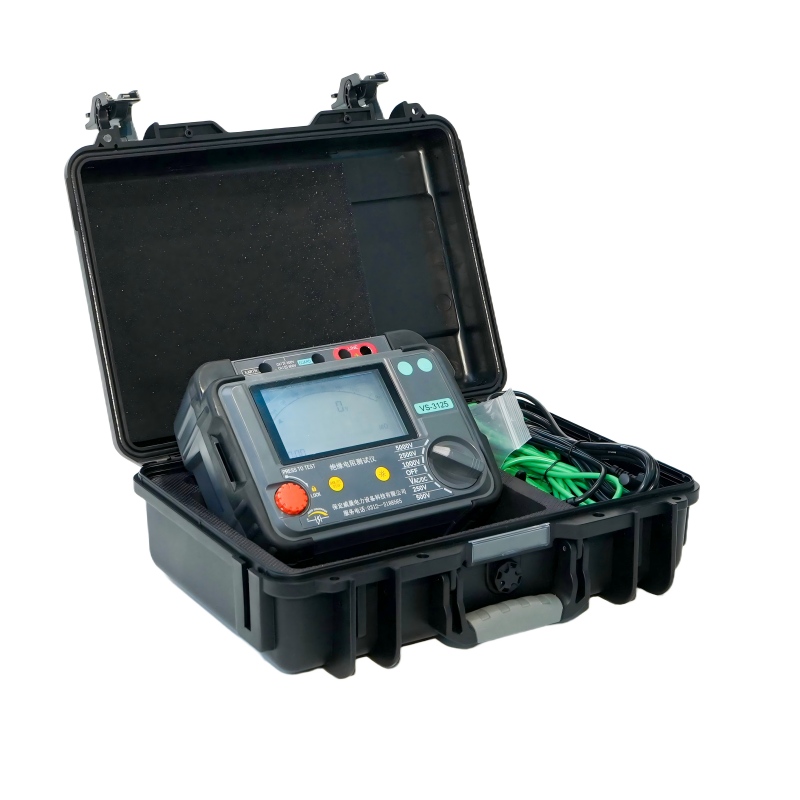

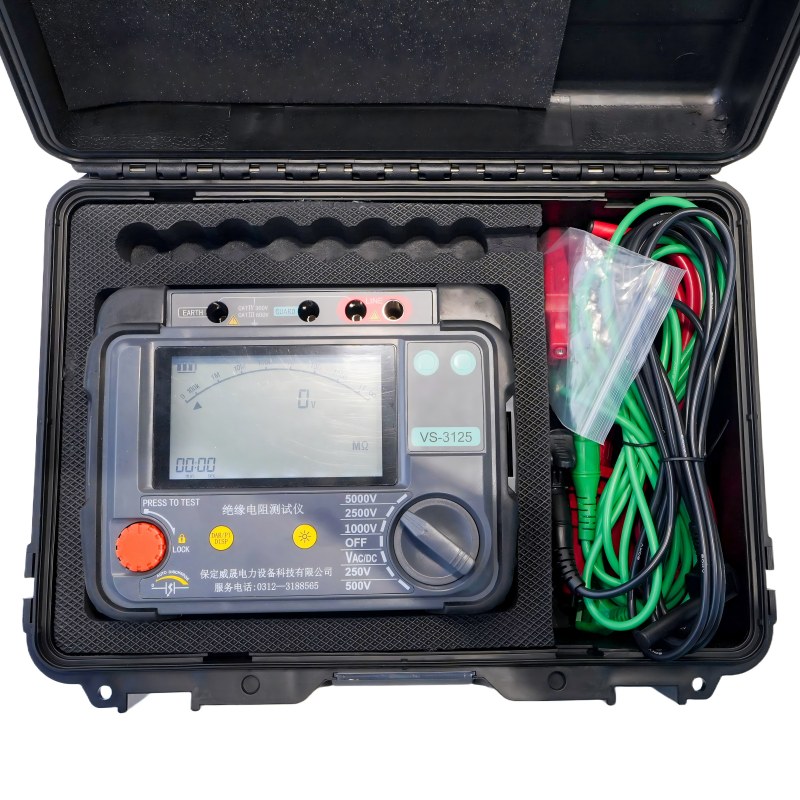

Тестер за изолација на мегоомметар
  • Тестер за изолација на мегоомметарТестер за изолација на мегоомметар
  • Тестер за изолација на мегоомметарТестер за изолација на мегоомметар
  • Тестер за изолација на мегоомметарТестер за изолација на мегоомметар

Тестер за изолација на мегоомметар

Weshine® го измислил тестерот за изолација на Megohmmeter со CE сертификат, висок квалитет и точност, измислен и произведен според националните стандарди, достапно целосно решение за електрично тестирање. Контактирајте не за повеќе детали за тестерот за изолација на мегохметар од Weshine!

Испрати барање    Преземи PDF

Опис на производот





Weshine VS-3121A е Weshine на батерииТестер за изолација на мегоомметарсо дигитален и аналоген лак дисплеј, дизајниран за тестирање на отпорност на изолација на висок напон при одржување и сервисирање на кабли, машини за ротирачки постројки, трансформатори, разводни уреди и индустриски апликации.

Тестовите за DC изолација се изведуваат на 250 V, 500 V, 1000 V, 2500 V, 5000 V. Опсегот на мерење на отпорот на изолација е 100 k Ω до 1000 G Ω. Обезбедено е автоматско празнење за капацитивните кола што се тестираат и се прикажува напонот во распаѓање.

Заштитниот терминал може да се користи за да се минимизираат ефектите од истекувањето на површината, а со тоа и погрешните мерења при спроведување на тестови за отпор на изолација.

За капацитивните испитни објекти инструментот автоматски ќе се испразни преку внатрешен отпорник и ќе го означи напонот низ терминалите во опсег од 30 V до 600 V со повисоки напони означени со âHi. Оваа карактеристика ќе даде индикација за распаѓање на напонот по тестирањето на реактивни оптоварувања. Кога ќе исчезне индикаторот за напон, корисникот е безбедно да ги исклучи тестните кабли.

VS-3121AТестер за изолација на мегоомметарсе напојува со осум ќелии од 1,5 V IEC LR6 (AA). Дизајнерските безбедносни карактеристики вклучуваат предупредувачки индикатор за висок напон, надворешен приказ на напон по IR тест, автоматско празнење на реактивни оптоварувања и тест кабли



ПРИМЕНА


Електричните изолациски материјали се влошуваат со текот на времето што доведува до дефекти и скапи сметки за поправка. Тестерите за отпор на изолација применуваат регулиран DC напон низ изолацијата и го мерат протокот на струја низ неа, применувајќи го законот на Ом за да се пресмета отпорот на изолацијата. Струјата тече бидејќи ниту еден изолационен материјал не е совршен.

Употребата на IR тестер вклучува:

â

  Инсталација на опрема

  Рутинско одржување

  Резолуции на проблеми



Тестирањето на изолацијата со висок напон DC влијае на поларизацијата на изолацијата, така што последователно тестирање без целосно празнење на единицата што се тестира ќе даде различни резултати.

Треба да се внимава секогаш да се користи истиот процес и техника на поврзување и тестирање на изолатор за да може да се трендираат резултатите. Важно е да се запише температурата на изолацијата, како и вредностите на IR


КАРАКТЕРИСТИКИ И ПРЕДНОСТИ


  Компактен, цврст тестер на отпорност на изолација

  Лесно ракување и избор на опсег на напон

  AC и DC волтметар (30 V - 600 V)

  IR-тајмер за тестирање што може да се постави од корисникот (стандардно 1 мин), (макс. 19 m 50 s)

  Мека торбичка за носење инструмент и кабли

  Брз почеток и целосен упатство за корисникот

  Заклучување на приклучоците со изолација од HV за дополнителна безбедност

  Ролетните преку терминалите спречуваат случајно навлегување на нечистотија и други предмети


СПЕЦИФИКАЦИИ


Опсег на изолација

0,1 MΩ до 2 TΩ

Номинални тест напони

250 V, 500 V, 1000 V, 2500 V, 5000 V

Точност на напонот на терминалот



тест напон



â¥1000 V 0... 5% од номиналната

тест напон

Точност на изолацијата

±5% ±3 цифри

Струја на краток спој

5 mA ± 0,5 mA

Точност на волтметар

±2%rdg±3dgt

Напојување

8 x LR6/AA батерии

Работен температурен опсег и влажност



- 20°C до 45°C

Влажност

80% RH

Температурен опсег и влажност на складирање



-20 °C до 60 °C

Безбедносна заштита

Изолација Cat III 600 V

Забелешка

Сервисната грешка со наведените еколошки ограничувања е двапати внатрешна грешка

ЕМС

Во согласност со IEC 61326-1:2013

Димензии

177 mm x 226 mm x 100 mm

Тежина

1,9 кг (вклучувајќи ја батеријата)


VS-3121


VS-3121Тестер за изолација на мегоомметаре дизајниран за електрични и индустриски тест апликации, каде што работните напони надминуваат 1000 V и потребни се повисоки тест напони за изолација.

За разлика од VS-3121A, VS-3121 нуди напони со фиксен опсег од 50 V, 100V, 250 V, 500 V, 1000 V и 2500 V.



Потребна е опрема со работен напон над 1 kVТестер за изолација на мегоомметарs при напони над 1 kV. Во основата на високонапонското тестирање, нашите единици од 5/10/15 kV овозможуваат највисоко ниво на тестирање на квалитет заедно со главната безбедност, практичност и преносливост.

За целосна способност за тестирање на изолацијата на сите високи капитални средства





VS-3127

VS-3127Тестер за изолација на мегоомметарнуди можност за извршување на точни мерења на отпорот на изолација до 15 kV тест напон со максимална отпорност од 30 TΩ. Точноста на мерењето на отпорот е ± 5 % од 1 MΩ до 3 TΩ!

За комуналните услуги и услужните компании, VS-3127 е сеопфатен тестер со својата флексибилност и идна способност за заштита. Weshine VS-3127 е дизајниран да работи каде и да работите.

Излезен номинален напон максимум достигнува 7 брзини (250Vï¼500Vï¼1KVï¼2,5KVï¼5KVï¼10KVï¼15KV).

Максимална струја на краток спој 7 mA

Тест за отпор на изолација (IR), индекс на поларизација тестï¼PI), тест за однос на диелектрична апсорпција (DAR). Режим за тестирање на рампата (RAMP), режим на тестирање на филтриран отпор (FR). *Тест на капацитивност (Капа.).

Функција на монитор на напон, автоматско следење на живиот напон на измерените




ЗОШТО ТЕСТИРАЊЕ НА 15 KV?



5 kV до 15 kV тројно ќе ја зголемат тестната струја - ова може да спречи негативна тест струја во присуство на висок шум.

15 kV е наведен за средства од 35.000 V до 69.000 V врз основа на NETA ATS 2007 година.

Моторите над 34.500 V треба да се тестираат на 15 kV врз основа на NETA ATS 2007 година.


СПЕЦИФИКАЦИИ


Опсег на изолација

0,1 MΩ до 30 TΩ

Номинални тест напони

250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15kV

Точност на напонот на терминалот



ï¼5%ï½10%ï¼±10V

Точност на изолацијата

1 MΩ до 3 TΩ, ±5% ±3 цифри



ï¼3 TΩ, ±20% ±3 цифри

Струја на краток спој

â¥7 mA ±0,5 mA

Режим на тестирање на рампата

±2%rdg±3dgt

Напојување

Засилете го претходно поставениот напон со тестирање со 10% зачекорена големина на претходно поставениот напон

Работен температурен опсег и влажност



- 20°C до 50°C

Влажност

80% RH

Температурен опсег и влажност на складирање



-25 °C до 65 °C

Тест на напон

AC/DC: 0Vï½1000V,

Точност: ±5%rdg±3V

Тест на капацитет

10nFï½25uF,

Точност: ±10%rdg±10nF

Тековен тест

0,01nAï½7mA,

Точност: ±5%rdg±0,5nA

Безбедносна заштита

Изолација Cat III 600 V

Забелешка

Сервисната грешка со наведените еколошки ограничувања е двапати внатрешна грешка

ЕМС

Во согласност со IEC 61326-1:2013

Димензии

280 mm x 260 mm x 160 mm

Тежина

4,9 кг (вклучувајќи ја батеријата)




Избори


Weshine има 8 годишно искуство специјално за работа со комплетен асортиман на електрична опрема. Во моментов, Вешин измислил различниТестер за изолација на мегоомметарза секој чекор како што е прикажано како форма:


ИНФОРМАЦИИ ЗА НАРАЧКА ЗАТестер за изолација на мегоомметарS

Мачка. бр.

Максимален тест напон

Максимален опсег на тестирање

IR/PI/DAR

РАМПА

FR

капа.

VS-3121

2,5 kV

100 GΩ







VS-3121A

5,0 kV

20 TΩ







VS-3125

5,0 kV

10 TΩ



VS-3125A

5,0 kV

10 TΩ

VS-3126

10,0 kV

20 TΩ



VS-3126A

10,0 kV

20 TΩ

VS-3127

15,0 kV

30 TΩ





Врз основа на проблеми со синџирот на снабдување: Ве молиме контактирајте со претпочитаниот овластен дистрибутер Weshine за тековните цени и времето на испорака.



Сертификати за квалитет



Ние секогаш веруваме дека целиот успех на нашата компанија е директно поврзан со квалитетот на производите што ги обезбедуваме.Тестер за изолација на мегоомметарги исполнуваат највисоките барања за квалитет наведени во упатствата ISO9001, ISO14000:14001 и нашиот строг систем за контрола на квалитетот.
