Тест за отпорност на изолација на трансформаторот

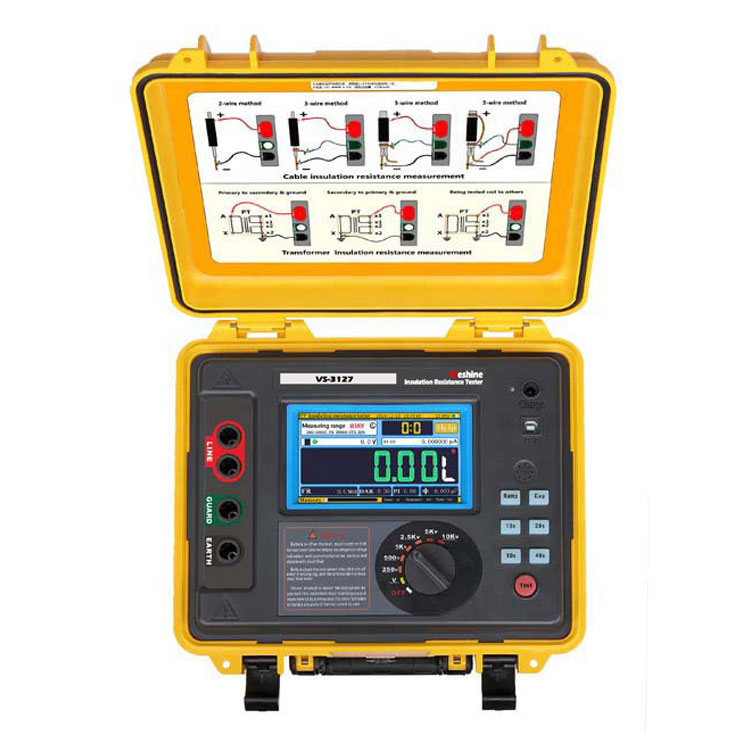

ВешинТест за отпорност на изолација на трансформаторотсо дигитален и аналоген лак дисплеј, дизајниран за тестирање на отпорност на изолација на висок напон при одржување и сервисирање на кабли, машини за ротирачки постројки, трансформатори, разводни уреди и индустриски апликации.

Тестовите за DC изолација се изведуваат на 250 V, 500 V, 1000 V, 2500 V, 5000 V. Опсегот на мерење на отпорот на изолација е 100 k Ω до 1000 G Ω. Обезбедено е автоматско празнење за капацитивните кола што се тестираат и се прикажува напонот во распаѓање.

Заштитниот терминал може да се користи за да се минимизираат ефектите од истекувањето на површината, а со тоа и погрешните мерења при спроведување на тестови за отпор на изолација.

За капацитивните испитни објекти инструментот автоматски ќе се испразни преку внатрешен отпорник и ќе го означи напонот низ терминалите во опсег од 30 V до 600 V со повисоки напони означени со âHi. Оваа карактеристика ќе даде индикација за распаѓање на напонот по тестирањето на реактивни оптоварувања. Кога ќе исчезне индикаторот за напон, корисникот е безбедно да ги исклучи тестните кабли.

ВешинТест за отпорност на изолација на трансформаторотсе напојува со осум ќелии од 1,5 V IEC LR6 (AA). Дизајнерските безбедносни карактеристики вклучуваат предупредувачки индикатор за висок напон, надворешен приказ на напон по IR тест, автоматско празнење на реактивни оптоварувања и тест кабли

ПРИМЕНА

Електричните изолациски материјали се влошуваат со текот на времето што доведува до дефекти и скапи сметки за поправка. Тестерите за отпор на изолација применуваат регулиран DC напон низ изолацијата и го мерат протокот на струја низ неа, применувајќи го законот на Ом за да се пресмета отпорот на изолацијата. Струјата тече бидејќи ниту еден изолационен материјал не е совршен.

Употребата на IR тестер вклучува:

â

■  Инсталација на опрема

■  Рутинско одржување

■  Резолуции на проблеми

Тестирањето на изолацијата со висок напон DC влијае на поларизацијата на изолацијата, така што последователно тестирање без целосно празнење на единицата што се тестира ќе даде различни резултати.

Треба да се внимава секогаш да се користи истиот процес и техника на поврзување и тестирање на изолатор за да може да се трендираат резултатите. Важно е да се запише температурата на изолацијата, како и вредностите на IR

КАРАКТЕРИСТИКИ И ПРЕДНОСТИ

■  Компактен, цврст тестер на отпорност на изолација

■  Лесно ракување и избор на опсег на напон

■  AC и DC волтметар (30 V - 600 V)

■  IR-тајмер за тестирање што може да се постави од корисникот (стандардно 1 мин), (макс. 19 m 50 s)

■  Мека торбичка за носење инструмент и кабли

■  Брз почеток и целосен упатство за корисникот

■  Заклучување на приклучоците со изолација од HV за дополнителна безбедност

■  Ролетните преку терминалите спречуваат случајно навлегување на нечистотија и други предмети

СПЕЦИФИКАЦИИ

VS-3121

VS-3121Тест за отпорност на изолација на трансформатороте дизајниран за електрични и индустриски тест апликации, каде што работните напони надминуваат 1000 V и се потребни повисоки тест напони за изолација.

За разлика од VS-3121A, VS-3121 нуди напони со фиксен опсег од 50 V, 100V, 250 V, 500 V, 1000 V и 2500 V.

Потребна е опрема со работен напон над 1 kVТест за отпорност на изолација на трансформаторотs при напони над 1 kV. Во основата на високонапонското тестирање, нашите единици од 5/10/15 kV овозможуваат највисоко ниво на тестирање на квалитет заедно со главната безбедност, практичност и преносливост.

За целосна способност за тестирање на изолацијата на сите високи капитални средства

Избори

Weshine има 8 годишно искуство специјално за работа со комплетен асортиман на електрична опрема. Во моментов, Вешин измислил различниТест за отпорност на изолација на трансформаторотза секој чекор како што е прикажано како форма:

Врз основа на проблеми со синџирот на снабдување: Ве молиме контактирајте со претпочитаниот овластен дистрибутер Weshine за тековните цени и времето на испорака.

Сертификати за квалитет

Ние секогаш веруваме дека целиот успех на нашата компанија е директно поврзан со квалитетот на производите што ги обезбедуваме.Тест за отпорност на изолација на трансформаторотги исполнуваат највисоките барања за квалитет наведени во упатствата ISO9001, ISO14000:14001 и нашиот строг систем за контрола на квалитетот.
