TTR тест на трансформаторот

Weshine® го измисли Тестерот за сооднос на вртења за тестирање TTR Тест на трансформатор со CE сертификат, висок квалитет и точност, измислен и произведен според националните стандарди, достапно е целосно решение за електрично тестирање. Контактирајте не за повеќе детали за Тестерот за сооднос на вртења за тестирање TTR Тест на трансформатор од Weshine!

Испрати барање Преземи PDF

Опис на производот

Вешин

Односот на трансформација на трансформаторот е еднаков на бројот на вртења на примарната намотка поделен со бројот на вртења на секундарното намотување. Односот на трансформаторот ги обезбедува посакуваните перформанси на трансформаторот и соодветниот напон што го бара секундарното намотување.

Доколку се бара секундарниот напон да биде понизок од примарниот напон - трансформатор кој се намалува - секундарната намотка треба да има помалку вртења од примарниот и обратно за трансформаторот што се зголемува; кога односот на трансформаторот го намалува напонот, тој ја зголемува струјата и обратно. Затоа, односот на напонот и струјата на идеален трансформатор е директно поврзан со односот на трансформацијата.

За жал, трансформаторите не се совршени, во вистински трансформатор односот на напонот или струјата може да не се совпаѓа со физичките соодноси на трансформаторот поради различни електрични загуби како на пример во железното јадро на трансформаторот (хистереза и загуби на вртложни струи) и бакар. загуби (поради отпорноста на примарните и секундарните намотки); затоа, производителите се обидуваат да дизајнираат трансформатори за да ги минимизираат овие загуби за максимална ефикасност при целосно оптоварување, конверзија на моќност над 95%, на тој начин обезбедувајќи разлика од не повеќе од 5% од односот на напон на трансформаторот/вртење.

Вешин го измислил тестот за односот на вртежите на трансформаторот или TTR тест за мерењеTTR тест на трансформатороти потврдува дека трансформаторот има правилен однос на примарните свртувања со секундарните свиоци. Правилната употреба на овој тест може да помогне да се идентификуваат перформансите на менувачот на чешмата, скратените вртења, отворените намотки, неправилните врски на намотување и другите дефекти во трансформаторите. Опсегот на TTR тестери на Weshine е робустен за да ги издржат суровите услови во кои се тестираат некои трансформатори. Опсегот вклучува различни функции за поедноставување и забрзување на тестирањето, како и 3-фазни TTR тестери и PT и CT TTR тестери.

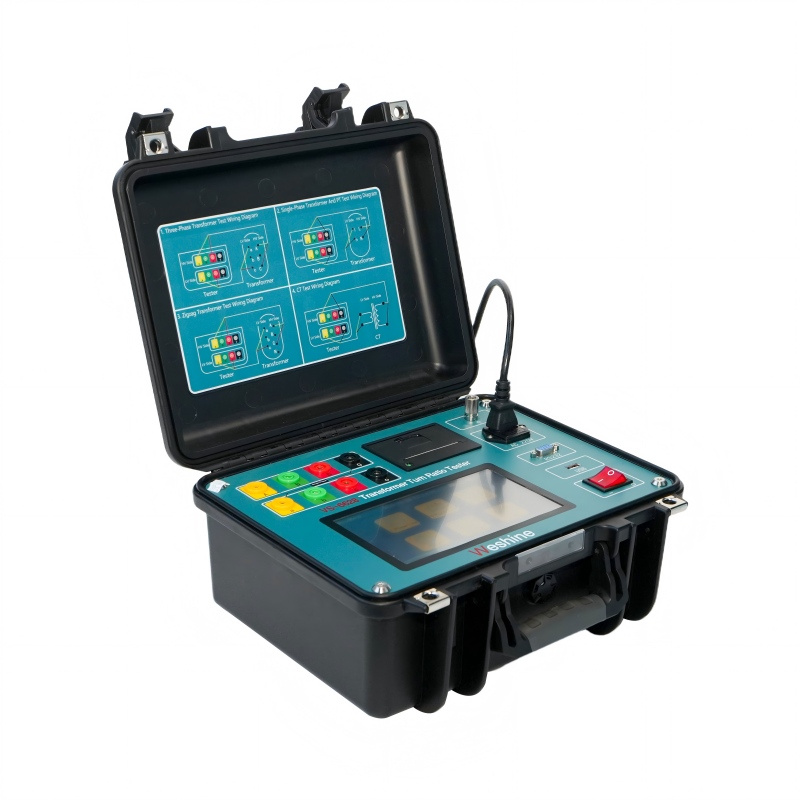

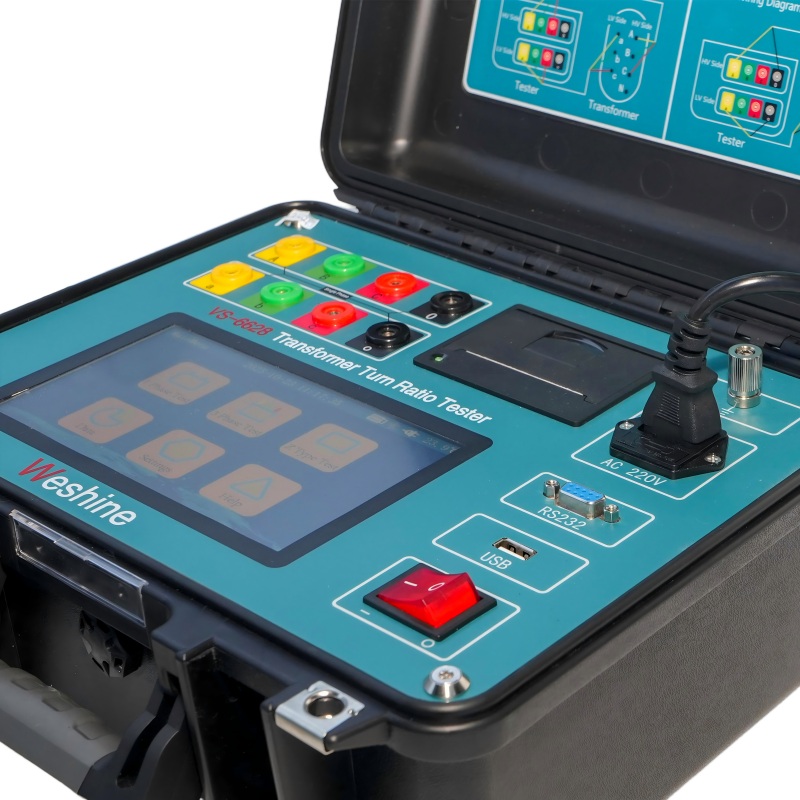

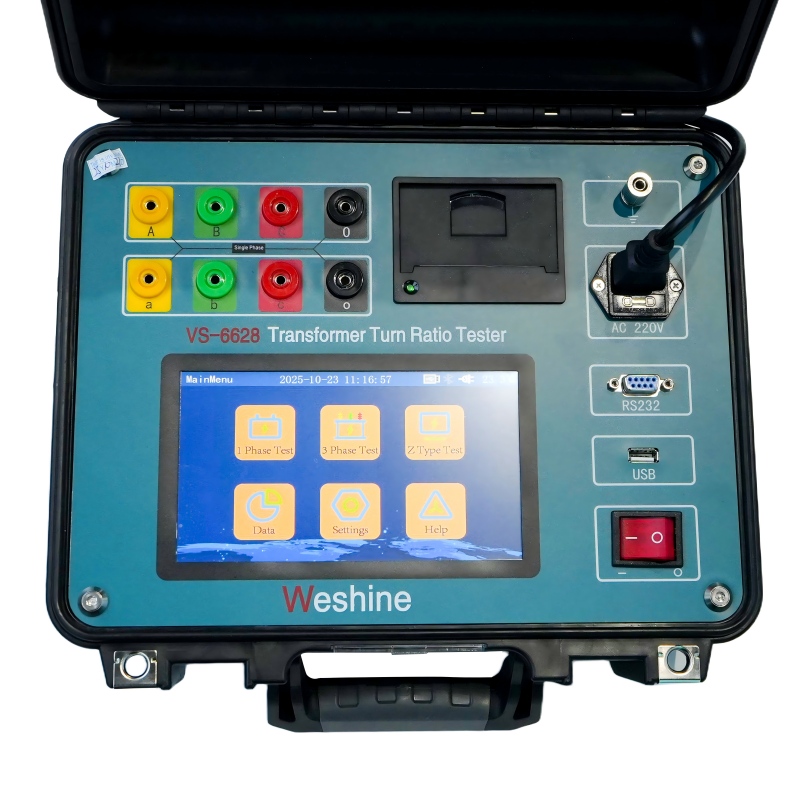

Серијата VS-6628 од трифазни серии за тестирање на односот на вртежите на трансформаторот се дизајнирани да го мерат односот на вртежи на моќноста, инструментите и трансформаторите за дистрибуција во трафостаница или производна средина. Цврстиот и цврст дизајн ги прави овие инструменти добро прилагодени за употреба во различни сурови средини. Нашите води се специјално дизајнирани за да ја обезбедат потребната флексибилност потребна при ладно време.

Но, бидејќи трансформаторите се предмет на различни напрегања и промени, и електрични и механички, во текот на нивниот животен век, точниот однос на вртежите на трансформаторот мора да се провери пред трансформаторот да се стави во употреба и за време на различни распореди за одржување, еве го Тестерот за односот на вртежите на трансформаторот Затоа, соодносите на вртежи измерени со користење на различни комплети за тестирање на односот на вртежи на трансформаторот (TTR уреди) вклучуваат загуби кои обично се присутни во трансформаторите, што резултира со коефициенти на вртежи кои се разликуваат од физичкиот број на вртења, но ги рефлектираат вистинските стапки на напон што ги очекуваат производителите и корисниците, или односот на вистински трансформатор енергетски трансформатор.

Вешин

ИНФОРМАЦИЈА ЗА ПРОДУКТОТ
Име на производ	ТЕСТЕР ЗА СООДНОС НА СВРТИ ЗА ТЕСТИРАЊЕ TTR Тест на трансформаторот

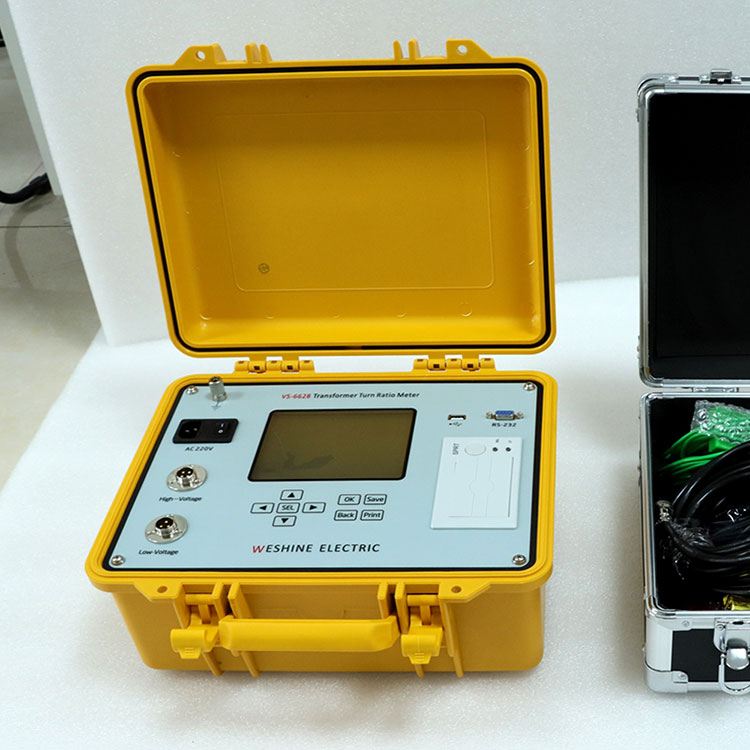

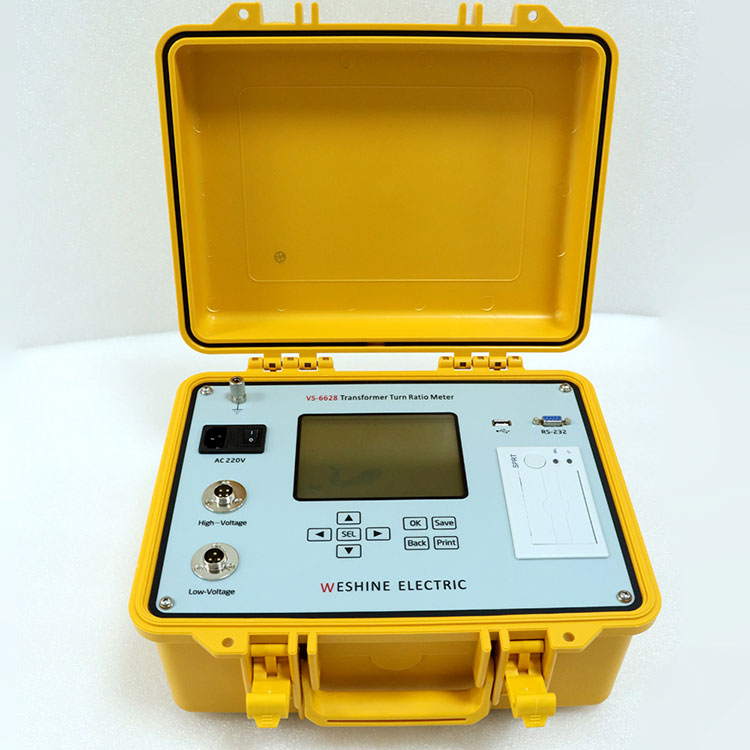

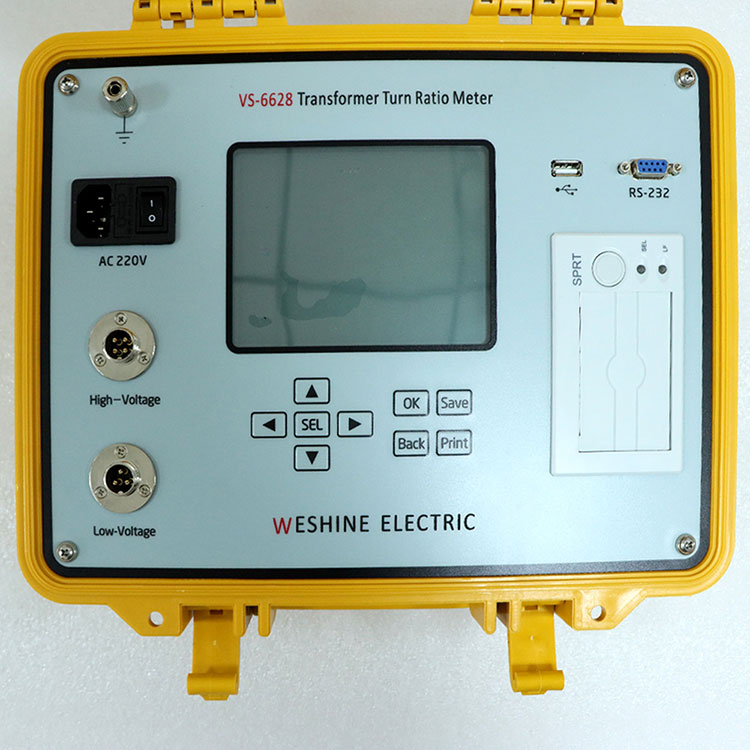

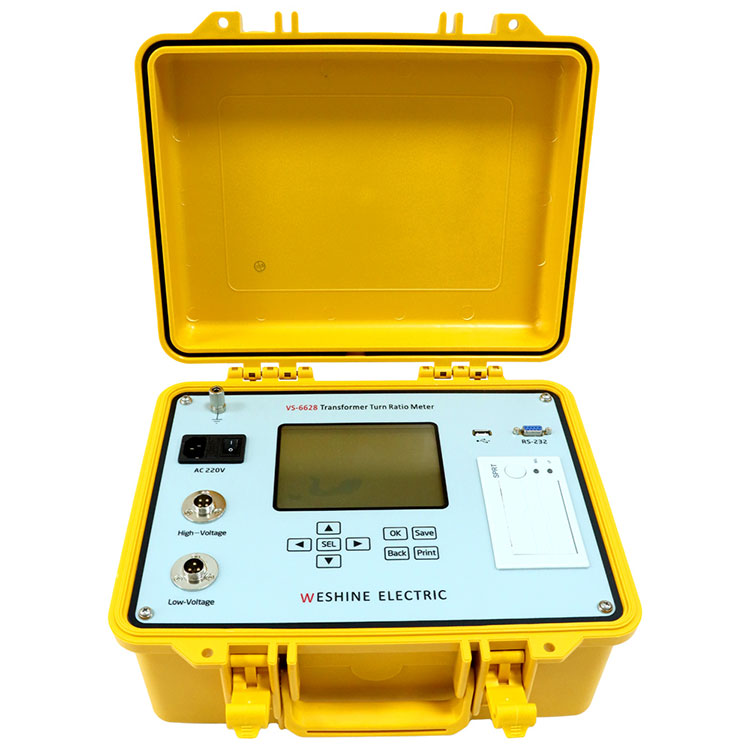

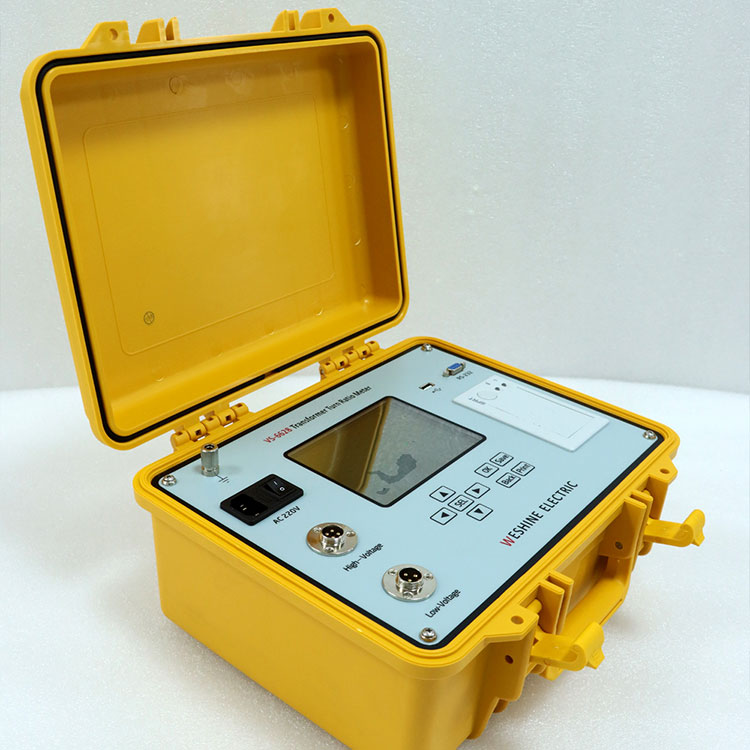

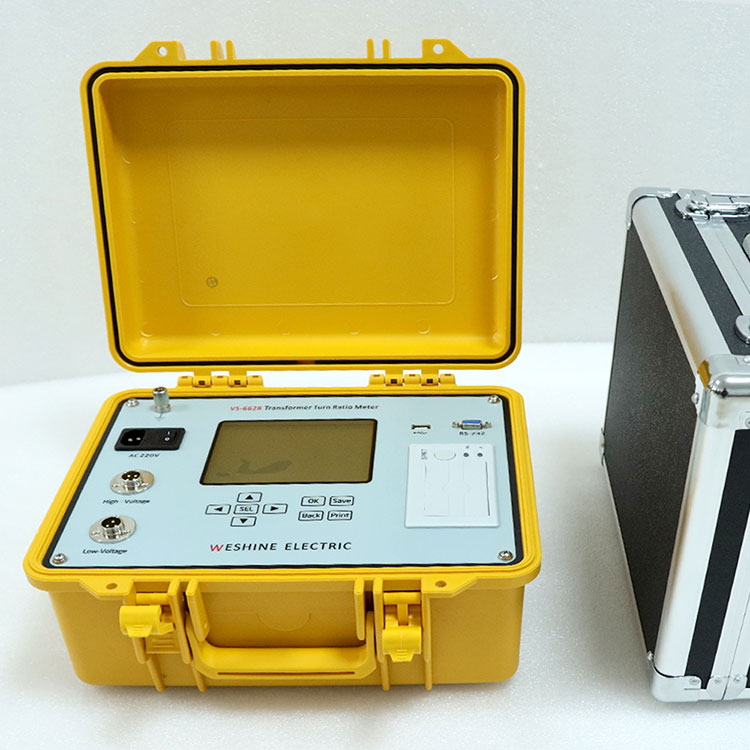

Број на модел	VS-6628	Тест опсег	0,9 ~ 10000
Точност	0,2%	Сертификати	CE; ЕМС; LVD; ISO;
Типична апликација	Го тестира односот на вртењата, фазното поместување и поларитетот.
Помага при идентификување
Димензии	345 x 295 x 175 mm	Тежина	5 кг

Избори

Weshine има 8 годишно искуство специјално за работа со комплетен асортиман на електрична опрема. Во моментов, Вешин измислил различни тестер за сооднос на вртења за тестирањеTTR тест на трансформатороткако што е прикажано како форма:

ИНФОРМАЦИИ ЗА НАРАЧКИ ЗА ТЕСТЕР ЗА РАЗВРТУВАЊЕ ЗА ТЕСТИРАЊЕTTR тест на трансформаторот
Мачка. бр.	Тест опсег	Точност	Резолуција	Димензии (мм)	Тежина (килограм)
VS-6628	0,9 до 10000	0,2%	0,0001 мин	345 x 295 x 175	5
VS-6629	0,9 до 10000	0,1% (0,9 до 500) 0,2% (500 до 3000) 0,3% (3000 до 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 и погореï¼1ï¼	325 x 225 x 125	3.8
VS-6630	0,9 до 10000	0,1% (0,9 до 2000 г.) 0,3% (2000 до 10000)	0,0001 мин	360 x 280 x 160	6
VS-6628T	0,8 до 10000	0,1% (0,8 до 3000) 0,2% (3000 до 10000)	0,0001 мин	320 x 240 x 130	3
VS-6628A	0,9 до 10000	0,1% (0,9 до 500) 0,2% (500 до 3000) 0,3% (3000 до 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 и погореï¼1ï¼	246 x 156 x 62	1.7

Врз основа на проблеми со синџирот на снабдување: Ве молиме контактирајте со претпочитаниот овластен дистрибутер Weshine за тековните цени и времето на испорака.

Сертификати за квалитет

Ние секогаш веруваме дека целиот успех на нашата компанија е директно поврзан со квалитетот на производите што ги обезбедуваме. Врти тестер за сооднос за тестирањеTTR тест на трансформаторотги исполнуваат највисоките барања за квалитет наведени во упатствата ISO9001, ISO14000:14001 и нашиот строг систем за контрола на квалитетот.
