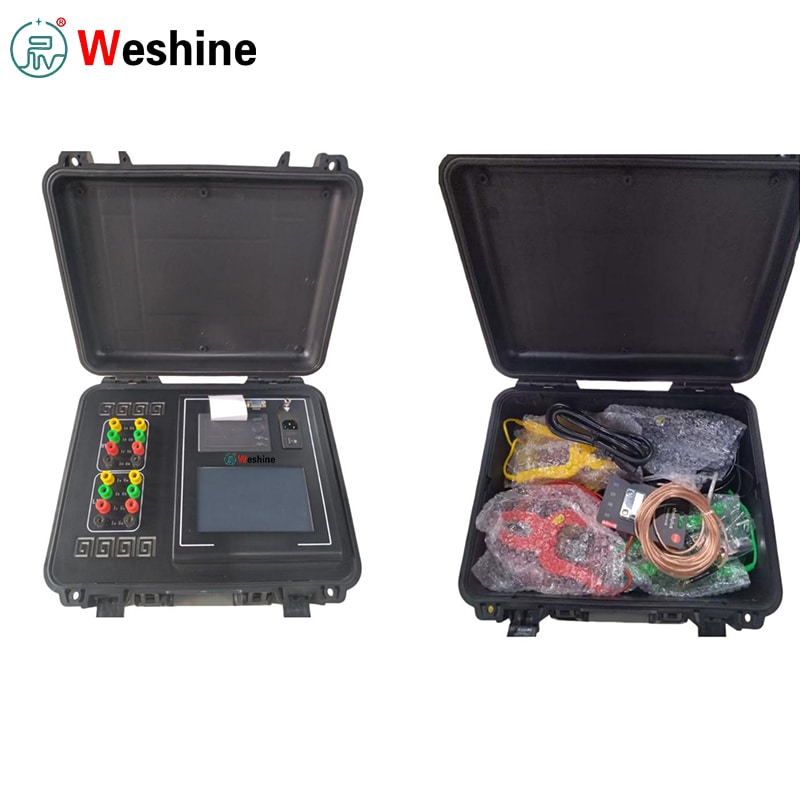

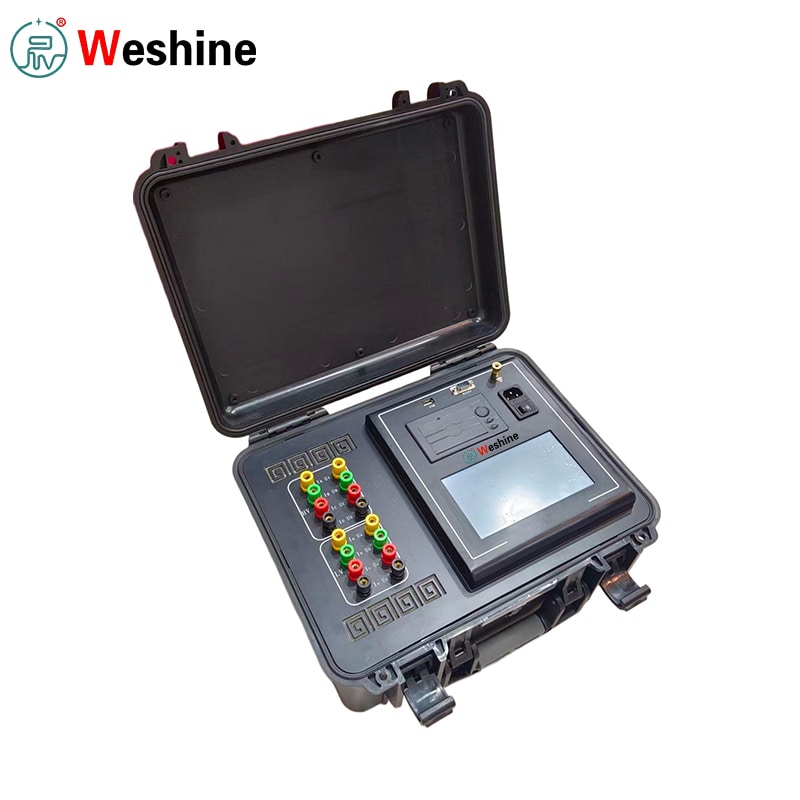

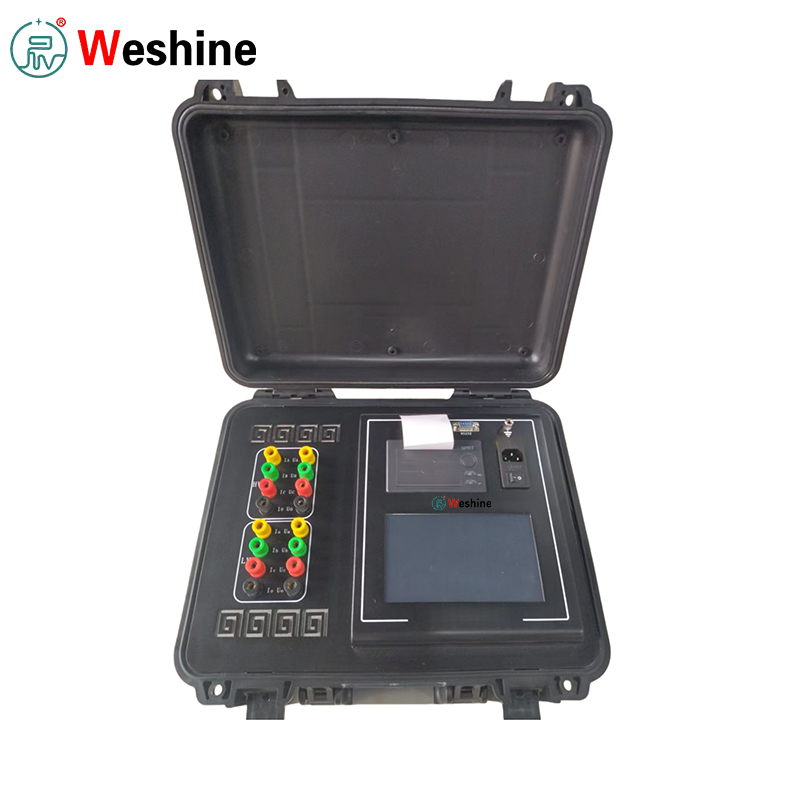

Трансформатор DC Отпорност и сооднос 2 во 1 Тестер

Weshine, професионален производител од Кина, обезбедува висококвалитетен тестер за DC отпор и сооднос на вртежи 2 во 1 на трансформаторот, кој врши две процедури за верификација на јадрото за енергетските трансформатори: тест за намотување на DC отпор и тест за однос на вртежи.

● Проверки на отпорот на еднонасочна струја:лоши контактни точки, внатрешни дефекти на намотување, дефекти на менувачот на чешмата, лабави врски и неурамнотежен отпор од фаза до фаза.

● Тестирање на односот на вртења:потврдува дали вистинскиот сооднос на трансформаторот, позицијата на допрете и векторската група одговараат на табличката со имиња и спецификациите на дизајнот.

Ги интегрира двете критични тест функции во еден инструмент. Екипите на терен повеќе не треба да транспортираат два одделни тестери. Откако ќе се поврзат високонапонските и нисконапонските тест кабли, може да се завршат повеќе тестни ставки без повторени промени на жици.

Мерење на отпорот на еднонасочна струја

За мерење на отпорот на еднонасочна струја, единицата овозможува трифазно симултано тестирање заедно со автоматска магнетизација.

● За намотки конфигурирани со ѕвезда со неутрална точка, фазните отпори A0, B0 и C0 може да се фатат истовремено за да се скратат севкупните тест циклуси.

l При тестирање на трифазни трансформатори со пет рабови со внатрешни триаголни врски, вградениот режим на автоматско возбудување дополнително ја зголемува ефикасноста на тестирањето на страните со низок напон.

Резултати од тестот и заштита

Резултатите од тестот за високонапонски, среднонапонски и нисконапонски намотки може да се прикажат и испечатат директно на локацијата.

● Автоматски пресметува трифазен отпор на нерамнотежа.

l Изведува читања на отпор конвертирани во номинална температура.

● Обезбедува комплетни записи за тестирање на трансформаторот подготвен за ревизија.

● Сеопфатната заштита од задни EMF ги заштитува операторите за време на празнење на отпорот на еднонасочна струја и ракување со тест водови.

Мерење сооднос на вртења

Мерењето на односот на вртењата, Тестерот за DC отпор и сооднос 2 во 1 на трансформаторот поддржува и еднофазни и автоматски трифазни тестови на намотување.

l Операторите ја избираат соодветната група за поврзување на трансформаторот.

● Ја мери вредноста на односот, грешката во односот и параметрите на групата за поврзување низ фазите AB, BC и CA.

l Мерењето на односот на еднофазни вртења може да заврши за приближно 15 секунди како што е документирано во официјалниот прирачник.

Операција и управување со податоци

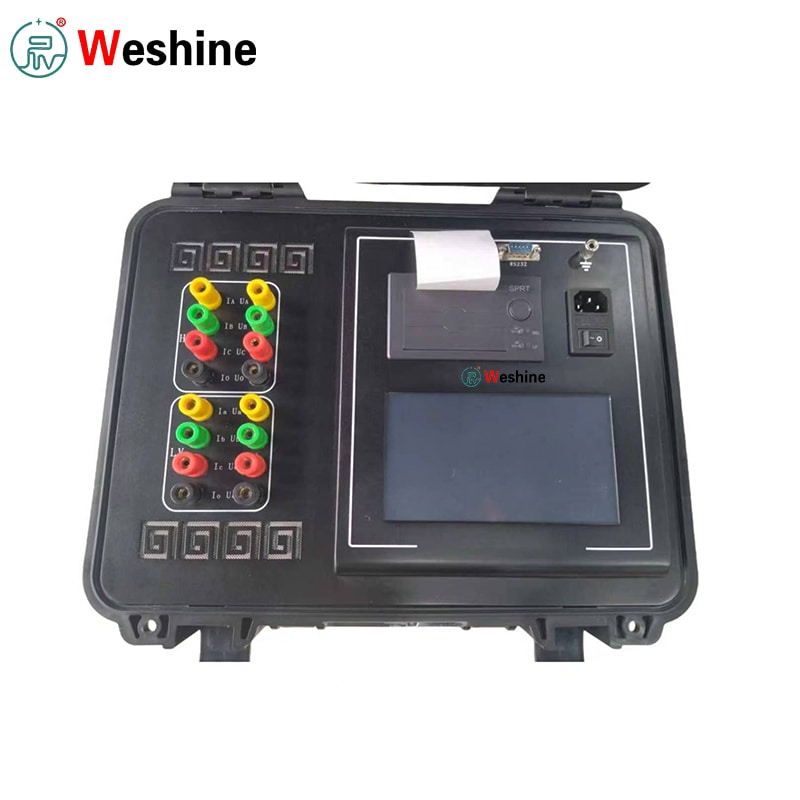

Корисничката интеракција работи на 7-инчен LCD екран на допир во боја со двојазични кинеско-англиски сигнали на екранот.

l Тест извештаите може да се генерираат веднаш преку вградениот микро печатач.

l Сите збирки на податоци може да се зачуваат на USB флеш драјвови и да се организираат според датумот на тестирање и серискиот број на трансформаторот.

l Опциите за хардверска комуникација покриваат изолирани RS232, Bluetooth и внатрешни интерфејси на автобуси RS485.

Технички параметри

Водич за производи

Пред да го користите тестерот за DC отпор и сооднос 2 во 1 на трансформаторот, потврдете дека целниот трансформатор е целосно исклучен, безбедно испразнет и правилно заземјен. Секогаш поврзувајте го заштитниот приклучок за заземјување на инструментот пред да прикачите какви било тест клипови.

За тестирање на отпорност на еднонасочна струја, прикачете штипки за висок напон и нисконапонски потенцијал за струја на соодветните чаури на трансформаторот. За трансформатори со две намотки, жичаните терминали A, B, C, O и a, b, c, o следејќи ги шемите за жици. За еднофазни трансформатори, поврзете ги соодветните приклучоци од високата и ниската страна како што е на дијаграмот. Вклучете го тестерот со напојување со наизменична струја 220 V. Навигирајте низ менијата со екран на допир до внесување ID на трансформаторот, материјалот на намотување, режимот на тестирање, тековниот опсег, параметрите на намотување и поставките за конверзија на температурата, а потоа стартувајте го мерењето на отпорот на еднонасочна струја или односот на вртежи.

Кога се извршуваат тестови за односот на вртежи, изберете точни информации за групата за поврзување и менувачот на допир за да се обезбеди правилен однос, грешка и излези од векторска група. Ако се открие врска со обратен поларитет, состојба на краток спој или дефект на жици, веднаш прекинете го тестирањето и проверете ги сите пробни кабли пред да продолжите со работа. По завршувањето на тестот, прегледајте ги читањата на екранот. Печатете хард-копирани извештаи кога е потребно, складирајте ги записите внатре или извезете збирки на податоци на USB флеш-уред за подоцнежна компилација на извештаи.

Карактеристики

1, Поддржува DC отпор на трансформаторот и тестирање на односот на вртењата во еден инструмент.

2, истовремено го мери трифазниот DC отпор.

3, Го мери односот на трансформаторот, грешката во односот и векторската група.

4, Обезбедува автоматска магнетизација за тестирање на отпорност на DC.

5, Обезбедува автоматска метода на возбудување за внатрешно поврзани трифазни трансформатори со пет екстремитети.

6, Автоматски пресметува нерамнотежа на трифазен отпор.

7, Прикажува и печати податоци за тестирање на високонапонски, среден напон и низок напон.

8, Ги пресметува вредностите на отпор конвертирани во номинална температура.

9, Поддржува еднофазен и трифазен однос на трансформаторот мерење.

10, Открива високонапонска и нисконапонска обратна врска за време на тестирањето на соодносот.

11, Ги детектира условите за краток спој на трансформаторот и краток спој меѓу свртувањето за време на тестирањето на односот.

12, Вклучува сеопфатна заштита од ЕМП на грбот.

13, Обезбедува работа со екран на допир во боја од 7 инчи.

14, Вклучува вграден микро печатач за извештаи од теренски тестови.

15, Поддржува USB-меморија за надворешно копирање на податоци.

16, Обезбедува изолирана RS232 комуникација и Bluetooth комуникација.

17, Вклучува кинески и англиски инструкции од менито.

Апликативни сценарија

Тестерот за отпорност и сооднос на вртежи на трансформаторот 2 во 1 им служи на производителите на трансформатори за валидација пред испораката на отпорот на намотување на еднонасочна струја, фазна нерамнотежа, грешка во односот на вртења и векторска група. Една единица исполнува две задолжителни барања за фабрички тестови и го поедноставува работниот тек на подготовката на опремата и документацијата за тестирање за производните тимови.

За електричните комунални претпријатија и операторите на трафостаници, овој дијагностички тестер се применува за инсталирање на нов уред, прифаќање на предавање, закажано одржување и отстранување на дефекти. Податоците за отпорот на намотување го изложуваат потенцијалното абење на контактот на менувачот на чешмата и абнормалното отстапување на отпорот на фазата; Резултатите од односот на вртежи ја потврдуваат положбата на допирот и исправноста на групата за поврзување.

Во работилниците за поправка на трансформатори, техничарите се потпираат на овој тестер за да го проценат статусот на намотување по намотување, обработка на сушење или ремонт на менувачот на чешма. Збирките на податоци за отпорност пред поправка и по поправка и однос на вртења може да се споредат за да се потврди дека трансформаторите се враќаат во прифатлива работна состојба.

За екипите за пуштање во работа на терен, дизајнот „сè-во-едно“ го намалува количеството на опрема за тестирање што се транспортира до локациите. Вграденото печатење, архивирањето USB и сортирањето податоци засновано на ID на трансформатор генерираат добро структурирани записи за документите за прифаќање на проекти и за испораките на крајниот клиент.

Апликации

Тестерот TTR за отпор и сооднос на трансформатор DC 2-во-1 е широко прифатен од OEM на трансформатори, оператори за електрична енергија, екипи за одржување на трафостаници, изведувачи на електрично пуштање во работа, работилници за поправка на трансформатори, оддели за индустриска енергија и даватели на услуги за тестирање на висок напон.

Вообичаените предмети за тестирање вклучуваат енергетски трансформатори, дистрибутивни трансформатори, еднофазни и трифазни трансформатори, трансформатори со две намотки и три намотки, намотки поврзани со ѕвезди, намотки поврзани со триаголник, трансформатори со промена на допир на оптоварување, меѓусебни намотки на инструменти и генератори со ниска рана на електрични мотори.

Вообичаени псевдоними за пребарување во индустријата за прекуокеански извори на SEO и B2B: тестер за дијагностика на трансформатори, тестер за отпорност на намотување со еднонасочна струја, тестер на однос на вртежи на трансформаторот, тестер за TTR на трансформаторот, тестер на отпорност на односот на трансформаторот и намотување, тестер на група за вектор на трансформатори, инструмент за тестирање за одржување на трансформаторот.

Случај со клиенти

На еден изведувач за одржување на трансформаторот му требаше тестирање на дистрибуција-трансформатор со поголема ефикасност за време на прозорците за прекин на електричната енергија на трафостаницата. Претходно, нивната екипа на терен работеше со посебен тестер за отпорност на еднонасочна струја и тестер за однос на вртежи, што донесоа чести повторени промени на жиците и неврзано водење евиденција за секоја трансформаторска единица.

Со распоредување на се-во-едно тестер за DC отпор и сооднос 2 во 1 трансформатор, со еден инструмент може да се завршат и тестовите за намотување DC отпор и сооднос на вртења и векторска група. По правилното заземјување и инсталација на оловото, техничарите ги фаќаат отчитувањата на отпорот на трифазната намотка, го проценуваат балансот на фазата, а потоа продолжуваат со проверките на односот на вртењата и векторската група без пренасочување на тест каблите.

За време на една задача за одржување, излезниот отпор на еднонасочна струја го означи ненормалното отстапување на фазата под одредена положба на допир. Тимот потоа ја искористи интегрираната TTR функција за вкрстена проверка на поставките за допир и групата за поврзување, локализирајќи ја основната причина за неисправен контакт со менувач на допир. Печатените печатени копии и дигиталните записи зачувани преку USB беа директно прикачени на официјалните извештаи за одржување.

Усвојувањето на овој комбиниран тестер ги намали работните часови за поставување на лице место, ја подобри конзистентноста на податоците со вкрстен тест и ги измазнуваше севкупните работни текови на инспекција на трансформаторот за техничари на терен.

Најчесто поставувани прашања

П1: За што се користи овој тестер?

A1: Врши мерење на отпорот на DC намотката на трансформаторот заедно со односот на вртењата на трансформаторот и верификацијата на векторската група.

П2: Дали овој тестер може да тестира трифазен отпор во исто време?

А2: Да. Поддржува симултано трифазно тестирање на отпорност на еднонасочна струја, нудејќи 10 А, 5 А и 1 А изборни опсези на струја.

П3: Која е максималната струја за тестирање на DC отпор?

A3: За индивидуално-фазно тестирање на отпорност на еднонасочна струја, максималната тест струја достигнува 20 А.

П4: Која е точноста на мерењето на отпорот DC?

A4: Официјалниот прирачник ја одредува точноста на мерењето од класа 0,2 со резолуција за читање од 0,1 μΩ.

П5: Кој е опсегот на мерење на односот на трансформаторот?

A5: Опсегот на мерење на односот на вртења опфаќа од 1 до 10000.

П6: Дали може да ја измери векторската група на трансформатори?

А6: Да. Ги идентификува групите за поврзување на трансформаторот, поддржувајќи вообичаени конфигурации вклучувајќи YY, YD, DD и DY како што е наведено во корисничката документација.

П7: Колку е брз тестот за сооднос?

А7: Според упатството за производот, тестот за односот на вртењата во една фаза може да заврши за приближно 15 секунди.

П8: Дали поддржува печатење и извоз на податоци?

А8: Да. Овој тестер доаѓа со вграден микро печатач и USB меморија за надворешно архивирање на резултатите од тестот.

П9: Кои комуникациски интерфејси се вклучени?

A9: Хардверските интерфејси содржат изолирана RS232, Bluetooth и внатрешна комуникација со автобус RS485.

П10: Кои безбедносни заштити се вклучени?

A10: Заштитните механизми вклучуваат заштита од заден EMF за тестирање на отпорност на еднонасочна струја, откривање на обратно поврзување со висок и низок напон, плус аларм за краток спој и грешка при мерење на односот.

Предности на Вешин

Weshine Electric испорачува професионални инструменти за тестирање трансформатори и опрема за електрична дијагностика за комунални претпријатија, производители на трансформатори, трафостаници, теренски изведувачи, работилници за поправка и тимови за индустриско одржување.

За овој тестер трансформатор DC отпор и сооднос TTR 2-во-1, Weshine ги поддржува глобалните клиенти со консултации за избор на модели, практични упатства за методот на тестирање, потврда на технички параметри, документација подготвена за проектот и комплетна услуга по продажбата.

Тестирањето на трансформаторот бара жици без грешки, стабилно стекнување со низок отпор, точна валидација на соодносот и строга контрола на опасност по мерењето на отпорот на еднонасочна струја. Овој тестер консолидира два незаменливи работни текови за инспекција на трансформаторот во една хардверска единица, опремена со работа на екран на допир, автоматско пресметување, печатење на лице место, складирање податоци во повеќе режими и разновидни комуникациски способности.
