Опис на производот

Купете квалитетна опрема за тестирање на трифазна релејна заштита од Weishine, професионален производител во Кина, дизајнирана да ги проверува заштитните релеи, единиците за заштита на микропроцесорите, секундарните кола, опремата за автоматизација и комплетните системи за заштита на електричната мрежа. Релеите мора прецизно да реагираат при дефекти на линијата, абнормален напон, прекумерна струја, дејства за повторно затворање, активирања за диференцијална заштита и контролни движења на колото, така што редовното тестирање е од суштинско значење за безбедно, координирано функционирање на електроенергетскиот систем.

Што е трифазен релејски тестер за заштита?

Тестер за заштита на трифазни релеи е професионален уред за тестирање дизајниран да ги потврди перформансите и работните карактеристики на заштитните релеи, заштитните единици базирани на микропроцесор, секундарните кола, опремата за автоматизација и шемите за заштита на електроенергетскиот систем.

Тестерот генерира контролирана секундарна струја, напон, фреквенција, фазен агол, хармониски, DC и прекинувачки сигнали за симулирање на нормални и ненормални услови на електроенергетскиот систем. Со примена на овие симулирани сигнали на тестираните заштитни уреди, инженерите можат да ги потврдат поставките на релето, вредностите на подигање, времето на работа, логиката на патувањето и одговорот на контактот.

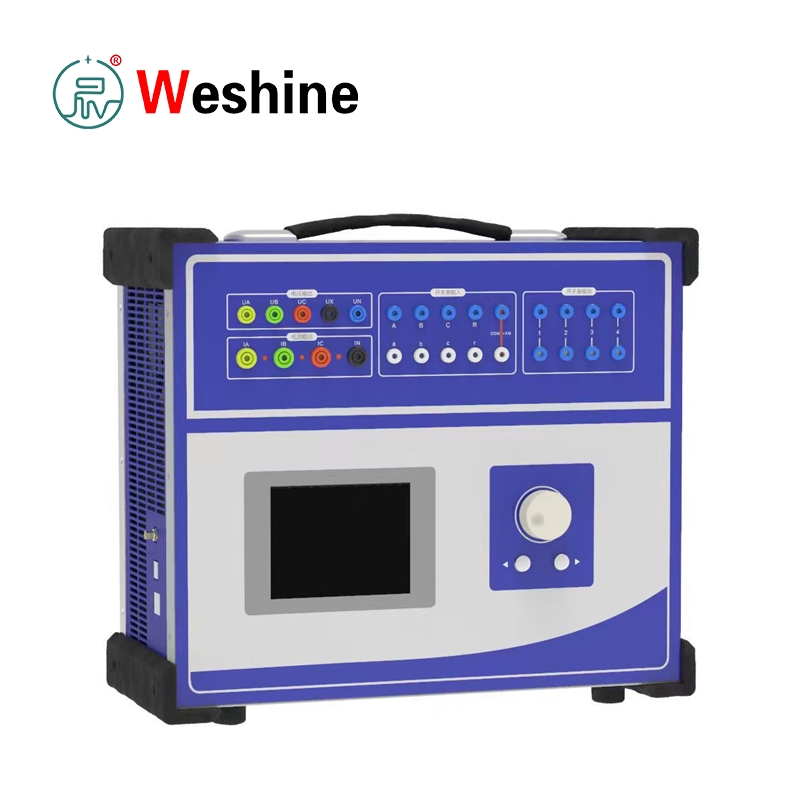

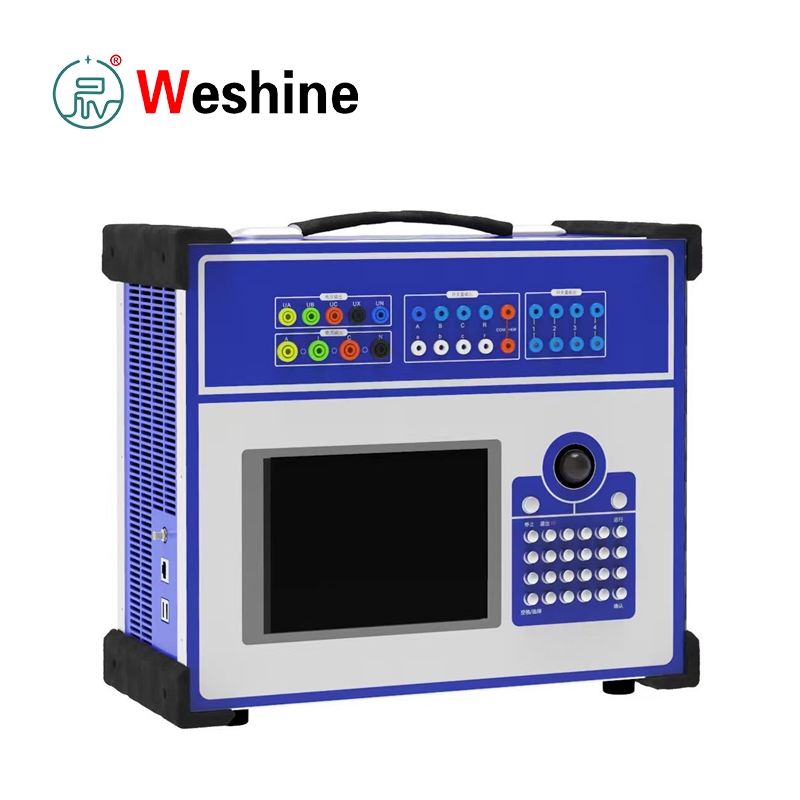

Three Phase Relay Protection Tester

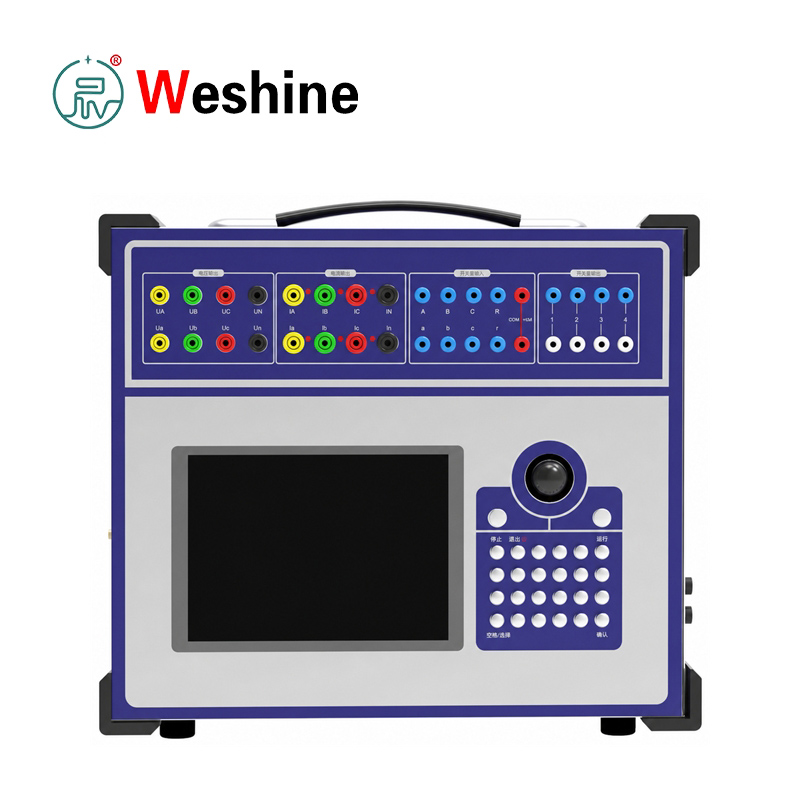

Повеќеканален излез на струја и напон

Тестерот за трифазен реле за заштита е опремен со 4 напонски канали и 3 струјни канали за сеопфатно тестирање на релејната заштита. Напонските канали поддржуваат фазен напон, линиски напон, напон со нулта секвенца, нерамнотежа на напонот, губење на напон, поместување на фреквенцијата и тестови за синхронизам.

Трите струјни канали можат да работат независно за поединечно тестирање на струјата на фазата или да се поврзуваат паралелно за да обезбедат излезна струја до 120 А за кратко време. Поддржува тестирање на прекуструјни релеи, релеи за заземјување, заштита од инверзно време, диференцијална заштита, заштита од растојание, логика на повторно затворање, заштита од недоволно напон и релеи за фреквенција.

Индустриска компјутерска контрола и теренско работење

Изграден на индустриска компјутерска платформа, тестерот интегрира вграден дисплеј и локална оперативна табла за самостојно тестирање на терен без надворешен компјутер. Параметрите и резултатите од тестот може да се видат директно на екранот, што го прави погоден за пуштање во работа и одржување на лице место.

Опремата може да се поврзе и со компјутер со компатибилен софтвер за поддршка на напредни функции за тестирање, управување со податоци и автоматско генерирање извештаи од тестот.

Флексибилна струја, напон и DC излез

Тестерот обезбедува широк опсег на излезни способности, вклучувајќи:

Излез на наизменична струја:0~40A по канал, до 120A краткотраен излез со три канали паралелно

Излезен наизменичен напон:0~120V фазен напон и 0~240V линиски напон

DC излез:DC струја, еднонасочен напон и прилагодливо DC помошно напојување

Овие функции поддржуваат тестирање на DC релето и овозможуваат заштитните уреди и секундарните кола да се напојуваат за време на теренското пуштање во работа.

Мерење на фреквенција, хармонично и тајминг

Тестерот интегрира променлива фреквенција и излез на хармоничен сигнал за да симулира различни работни услови на електроенергетскиот систем, вклучувајќи варијација на фреквенцијата и хармониски средини со повеќе редослед. Ова им овозможува на техничарите да ги оценат перформансите на релето под различни услови на секундарниот сигнал наместо само под стандардна фреквенција на моќност.

Вградените влезни и излезни модули на прекинувачот поддржуваат откривање на контакт на патување, следење на контакт со реле, симулација на прекинувачот, проверка на сигналот за стартување и мерење на времето на дејствување. Временскиот опсег достигнува 0,1 ms до 9999 секунди, што овозможува прецизно мерење на времето на работа на релето, доцнењето на патувањето, интервалите на повторно затворање и логичкиот одговор на заштитата.

Опсег на примена и безбедносна заштита

Тестерот за заштита на трифазни релеи е погоден за тестирање на електромагнетни релеи, статични релеи, уреди за дигитална заштита, релеи на микропроцесор, уреди за повторно затворање и системи за заштита на трансформатори, линии, мотори и генератори.

Широко се користи во трафостаници, електрани, фабрички дистрибутивни простории, железнички мрежи за напојување и професионални релејни лаборатории.

Интегрирани се повеќе функции за заштита, вклучително и заштита на излезното преоптоварување, самодијагностика на дефекти, излезна блокада и дизајн на напојување со мек старт. Овие функции помагаат да се заштитат и тестерот и поврзаната опрема при работа на терен. Опремата треба да биде управувана од обучени техничари запознаени со безбедноста на секундарните кола, стандардните процедури за ожичување и работните текови за тестирање на релето.

Опремата е во согласност соGB/T 7261-2008иDL/T 624-2010. Операторите треба да ги почитуваат кодовите за локално тестирање на релето, правилата за пуштање во работа на централата и безбедносните стандарди на лице место при употреба.

Спецификации на системот		Излез на струја на наизменична струја		Излез на еднонасочна струја
Ставка	Спецификација	Ставка	Спецификација	Ставка	Спецификација
Модел на производ	VS-JB900	Прецизност на излезот	Класа 0.2	Прецизност на излезот	Класа 0.5
Тип на производ	Тестер за заштита на трифазен реле	Излез на фазна струја, RMS	0 до 40 А	Излез на фазна струја	0 до ± 10 А по фаза
Контролна платформа	Индустриски тип на компјутер	Излез од трифазна паралелна струја, RMS	0 до 120 А	Трифазен паралелен излез	0 до ± 30 А
Излезна конфигурација	4-фазен напон, 3-фазна струја	Долготрајна дозволена фазна струја, RMS	10 А	Максимален напон на излезно оптоварување	20 В
Применливи тестови	Релејна заштита, секундарно коло, тестирање на уреди за автоматизација	Максимална излезна моќност на фазна струја	420 VA
Режим на работа	Самостојна работа; компјутерско поврзување поддржано според конфигурацијата	Максимална излезна моќност при трифазна паралелна струја	900 VA
Референтни стандарди	GB/T 7261-2008, DL/T 624-2010	Дозволено работно време при максимална трифазна паралелна струја	10 с
		Основен опсег на фреквенција	20 до 1000 Hz
		Хармоничен ред	1-ви до 20-ти

Излез на наизменичен напон		Излез на DC напон		Префрлување на количината и времето
Ставка	Спецификација	Ставка	Спецификација	Ставка	Спецификација
Прецизност на излезот	Класа 0.2	Прецизност на излезот	Класа 0.5	Префрлување на влез	10 канали
Излез на фазен напон, RMS	0 до 120 V	Излезна амплитуда на фазен напон	0 до ± 160 V	Влез за сув контакт	1 до 20 mA, 24 V
Излез на линиски напон, RMS	0 до 240 V	Излезна амплитуда на линиски напон	0 до ± 320 V	Влез на потенцијален контакт, логика 0	0 до +6 V
Фазен напон / излезна моќност на линиски напон	80 VA / 100 VA	Фазен напон / излезна моќност на линиски напон	70 VA / 140 VA	Потенцијален контакт влез, логика 1	+11 V до +250 V
Основен опсег на фреквенција	20 до 1000 Hz			Префрлување излез	8 пара
Хармоничен ред	1-ви до 20-ти			Капацитет на DC контакт	220 V / 0,2 А
				Капацитет за контакт со наизменична струја	220 V / 0,5 А
				Опсег на мерење на време	0,1 ms до 9999 s
				Точност на мерење на времето	0,1 ms

Услови на животната средина		Физички карактеристики
Ставка	Спецификација	Ставка	Спецификација
Работна температура	-10°C до +50°C	Димензии на главната единица	400 × 300 × 180 mm
Температура на складирање	-25°C до +70°C	Тежина на главната единица	Приближно 18 кг
Релативна влажност	5% до 95%, некондензирање

Водич за работа на производот

Тестерот за заштита со трифазни релеи генерира контролирана секундарна струја, напон, фреквенција, агол на фази, хармоници, DC и прекинувачки сигнали за да симулира нормални и неисправни услови на мрежата, а потоа дава сигнали до тестираниот заштитен уред. Ги следи дејствата на контактите, излезите на патувањата, повратните сигнали и логичките повратни информации, автоматски снимајќи го времето на дејствување и вредностите на поставките за работа.

Пред тестирање, потврдете го моделот на релето, номиналната секундарна струја, номиналниот секундарен напон, побарувачката за еднонасочна струја, типот на контакт на патувањето и претходно поставените параметри за заштита. Проверете ги дијаграмите за поврзување на заштитниот уред, изолирајте ги тест кола според безбедносните правила, потоа жици ги излезите за струја, излезите на напонот, I/O портите на прекинувачите и приклучоците за помошна струја за еднонасочна струја правилно.

Чекори за тестирање на прекуструјно реле:Поставете излезна струја, фазен агол, фреквенција и времетраење на тестот. Зголемете ја струјата постепено според стандардните процедури за тестирање, запишете ја вредноста на подигање, вредноста на напуштање и времето на работа. За трифазно тестирање со висока струја, паралелни три струјни канали за да се постигне максимален излез од 120А за кратко време.

Чекори за тестирање на напонско реле:Поврзете ги напонските канали и конфигурирајте го фазниот или линискиот напон по потреба. Единицата симулира недоволно напон, пренапон, напон со нулта низа, нерамнотежа на напонот и поместување на фазите; Функцијата за поместување на фреквенцијата служи за намалување на оптоварувањето под фреквенција и калибрација на фреквентното реле.

Испитување за заштита од растојание, насочено, диференцијално и повторно затворање: Прилагодете го напонот, струјата, фазниот агол и префрлете ги контактите според заштитните логички шеми. Опремата го следи движењето на контактот на релето и го мери времето на патување; излезните порти на прекинувачот симулираат помошни контакти на прекинувачот или надворешни логички сигнали кога е потребно.

Испитување на DC реле и помошно коло:Користете DC напон/струја излез во номиналните опсези. Кога еднонасочното напојување на лице место не е достапно или е потребно изолирано тест напојување, активирајте го вграденото прилагодливо помошно напојување со еднонасочна струја.

По завршувањето на сите тестови, споредете ги измерените вредности на дејствијата и податоците за времето со претходно поставените поставки за заштита. Архивирајте ги записите за тестирање според внатрешните прописи за управување со одржување и пуштање во работа.

Основни карактеристики

1. Стандардни 4-фазни напонски и 3-фазни независни излезни канали за струја

2. Едноканален излез на наизменична струја до 40А

3.Три паралелни струјни канали поддржуваат краткотраен максимален излез од 120А

Излезен опсег на 4. AC фазен напон: 0~120V

5. Излезен опсег на напон на наизменична струја: 0~240V

6. Вграден излез на DC струја за сите сценарија за тестирање на релејна заштита

7. Вграден излез на DC напон за симулација на состојбата на секундарното коло

8. Независен прилагодлив излез за помошно напојување со еднонасочна струја

9. Опсег на временско дејство на релето: 0,1ms ~ 9999s

10. Префрлете ги влезните канали за следење на статусот на контакт со релето во реално време

11. Префрлете ги излезните канали за да симулирате прекинувачи и надворешни контактни сигнали

12. Излез на хармоничен сигнал за тестирање на карактеристиките на хармоничниот одговор на заштитните уреди

13. Излез на сигнал со променлива фреквенција за инспекција на фреквентното реле

14. Вграден екран за јасно прикажување на сите параметри и резултати од тестот

15. Индустриската компјутерска контрола овозможува целосно офлајн независно работење

16. Резервирана USB порта за читање податоци и поддршка за поврзување на софтверот

17.Автоматско исклучување на излезот при ненормален работен статус за да се спречи оштетување на опремата

18. Интегрирани функции за самопроверка на дефекти и повеќеслојна заштита на хардверот

19. Компатибилен со калибрација на заштита на микропроцесор, статички релеи и електромагнетни релеи

20. Алатка „Сè-во-едно“ за теренско пуштање во работа, дневно одржување и лабораториско тестирање

Апликативни сценарија

1. Тимови за работа и одржување на електричната мрежа

Спроведете пуштање во работа за нови трафостаници, периодична калибрација на заштитата, проверка на секундарното коло, тестирање на колото за патување и целосно одржување на шемата за заштита.

2. Производители на трансформатори

Спроведете фабричка проверка на заштитните кабинети, верификација на диференцијално реле, проверка на интерфејсот за заштита на температурата и фабрички тестови за прифаќање на заштитните панели.

3. Електрани

Целосна калибрација на заштитата на генераторот, заштитата на главниот трансформатор, заштитата на моторот, помошниот систем за напојување и заштитата на разводната опрема при пуштање во работа и одржување на прекини на единицата.

4. Железничка индустрија

Железничките влечни трафостаници и дистрибутивните мрежи се опремени со уреди за релејна заштита. Опремата се справува со рутинско одржување на релето, проверка на заштитата на фидерот и преглед на логиката на исклучувањето на прекинувачот.

5. Големи индустриски претпријатија

Челичните, рударските, петрохемиските и производствените погони го користат за редовно одржување на среднонапонско реле, тестирање за заштита на моторот и проверка на колото за заштита на фабричката трафостаница.

6. Универзитети и институции за стручна обука

Применете ја машината за предавање теории за релејна заштита, операции за секундарно тестирање со вбризгување, симулација на состојбата на дефект и практична обука за координација на заштитата.

7. Лаборатории за тестирање од трета страна

Целосна калибрација на релето, верификација на перформансите на заштитната опрема, инспекција на дојдовен прием и обезбедување на надворешна услуга за пуштање во работа.

8. Екипи за одржување на кабли

По замена или поправка на кабелот, проверете ја заштитата на доводникот, заштитата од заземјување, логиката на повторно затворање и соодветните секундарни контролни кола.

Достапни тест-артикли

1. Целокупната инспекција на перформансите на заштитните уреди базирани на микропроцесор

2. Калибрација и верификација на електромагнетни релеи

3. Тестирање на перформанси на статички релеи

4. Тестирање на вредност на пикап и временско ограничување за релеи со прекумерна струја

5. Целосна проверка на релеите за заземјување

6. Калибрација на релеи за заштита од недоволно напон и пренапон

7. Тестирање на перформансите на фреквентните релеи

8. Функционален симулациски тест за насочена заштита

9. Целосна калибрација на диференцијалната заштита

10. Симулација на работна состојба за заштита од растојание

11. Функционална инспекција на уредите за автоматско затворање

12. Потврда на колото за патување на прекинувачот

13. Целосно пуштање во работа на секундарното коло на лице место

14. Фабричко прифаќање тестирање за заштитни панели

15. Прецизно мерење на времето на дејство на релето

Случај за практична примена

Индустриско поле: Надградба и пуштање во употреба на среднонапонска трафостаница

Предизвик на проектот: Градежен тим ја презеде одговорноста за проектот за реновирање на трафостаница. Нејзините внатрешни заштитни панели содржеа логички функции за прекумерна струја, заземјување, недоволно напон, повторно затворање и прекинувач. Проектот бараше една машина која може да емитува трифазна струја, четирифазен напон и да поддржува симулација на контакт и тајминг со висока прецизност. Ова е местото каде што трифазниот тестер за заштита со реле обезбедува способност за тестирање се-во-едно.

Целосен тест проток: техничарите го поврзаа уредот со релејни тековни влезни терминали, напонски влезни терминали, контакти за патување и надворешни логички кола. Тие прво ги тестираа вредностите за преземање и испуштање на струја на наизменична струја, а потоа го снимија времето на дејство на заштитата под симулирана струја на дефект. Напонските канали симулираа состојби на недоволно напон и обновување на напонот; Излезот на прекинувачот, симулираниот прекинувач, помошната состојба на контакт се менува, додека прекинувачот ги внесува синхронизираните сигнали за патување и враќање.

Резултат на проектот: Сите вредности за поставување на релето се совпаѓаат со шемата за дизајнирање на пуштање во работа. Податоците за времето на патување и акцијата беа внесени во документите за работа и одржување. Сите отстапувања на жици и поставување беа коригирани пред официјално да се стават во функција заштитните панели.

Предности на апликацијата: Стандардизираните секундарни симулациски сигнали се генерираат од една машина, со податоци за тајмингот што може да се следат за поднесување. Не се потребни посебни извори на струја, извори на напон, тајмери или контактни симулатори, со што драстично се намалуваат количините на алатите на лице место. Намалете ги вкупните трошоци за набавка за инженерските компании.

Најчесто поставувани прашања

1, За што се користи трифазниот тестер за заштита на релето?

Се користи за тестирање на секундарно вбризгување на заштитни релеи, уреди за заштита на микропроцесор, кола за патување, уреди за повторно затворање и заштитни панели.

2, Колку излези на напон и струја обезбедува VS-JB900?

Обезбедува стандарден 4-фазен напон и 3-фазен излез на струја.

3, Која е максималната излезна наизменична струја?

Секоја фаза може да даде излез од 0 до 40 A RMS. Кога три струјни канали се поврзани паралелно, излезот може да достигне од 0 до 120 A RMS за краткотрајно тестирање.

4, Кој е излезниот опсег на наизменичен напон?

Излезниот опсег на фазен напон е од 0 до 120 V RMS, а излезниот опсег на линиски напон е од 0 до 240 V RMS.

5, Дали тестерот може да го измери времето на дејство на реле?

Да. Опсегот на мерење на времето е од 0,1 ms до 9999 s, со точност од 0,1 ms.

6,Дали трифазниот тестер за заштита на реле поддржува DC излез?

Да. Поддржува излезна струја на еднонасочна струја, излез на еднонасочен напон и независна помошна излезна струја со еднонасочна струја за тестирање на релето и секундарното коло.

7, Кои видови релеи може да се тестираат?

Тестерот може да се користи за прекумерна струја, заземјување, напон, фреквенција, диференцијал, растојание, насока, повторно затворање и други заштитни уреди.

8, Кои стандарди се применливи?

Референтните стандарди за овој тип на тестер за релејна заштита вклучуваат GB/T 7261-2008 и DL/T 624-2010. Корисниците исто така треба да ги следат процедурите за тестирање на локалната релејна заштита.

Корпоративни силни страни - Weshine Electric

Како професионален производител, ние поддржуваме OEM и големопродажба на големо. Weshine Electric развива и испорачува инструменти за тестирање на енергија за оператори на електрична мрежа, трафостаници, електрични изведувачи, лаборатории за тестирање, одделенија за електрична енергија на железницата и сите видови индустриски корисници. За сценаријата за тестирање на релејната заштита, ние се фокусираме на стабилен секундарен излез на сигнал, практично работење на терен и стандардизирани работни текови на тестови, поврзани со сигурна техничка поддршка по продажбата.

На клиентите им нудиме насоки за избор на опрема, практична обука за работа за различни реле тестови, планирање на шема за тестирање на секундарни кола и приспособени решенија за тестирање за посебни барања за инспекција. Секоја единица е подложена на целосна проверка на квалитетот на фабриката, со достапни упатства за работа и глобална услуга по продажбата. Со долгогодишно искуство во поддршката во енергетскиот инженеринг, ние испорачуваме комплетни решенија за тестирање на релето за да им помогнеме на клиентите да ја подигнат ефикасноста на пуштањето во работа и инспекцијата на релето и да обезбедиме стабилно функционирање на целиот систем за заштита на енергијата. Брза глобална испорака, флексибилни услови за плаќање за купувачите на големо.
