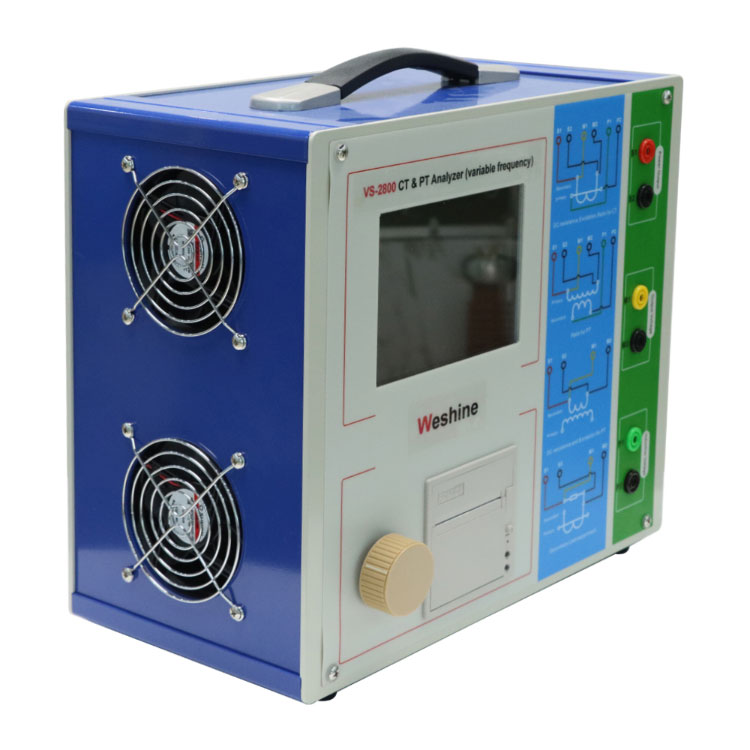

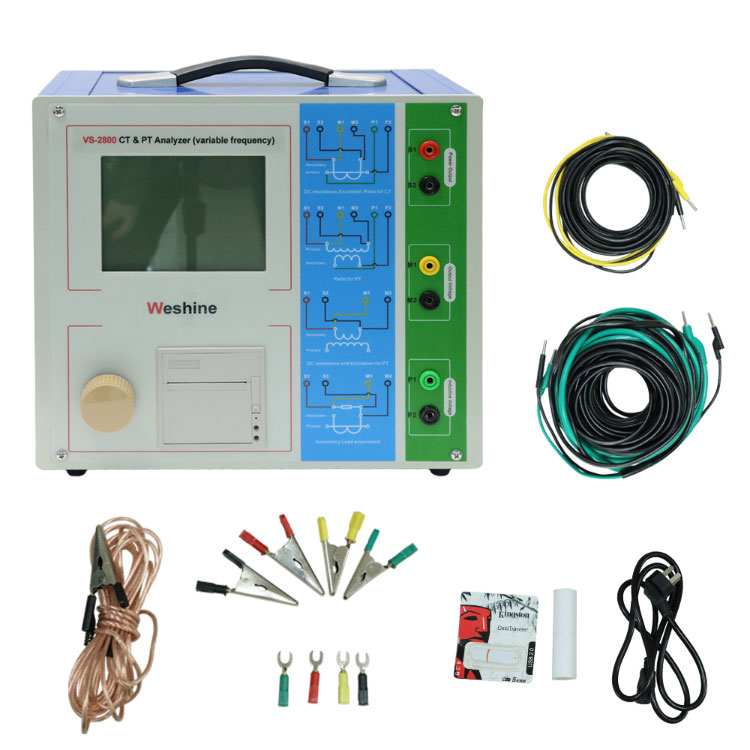

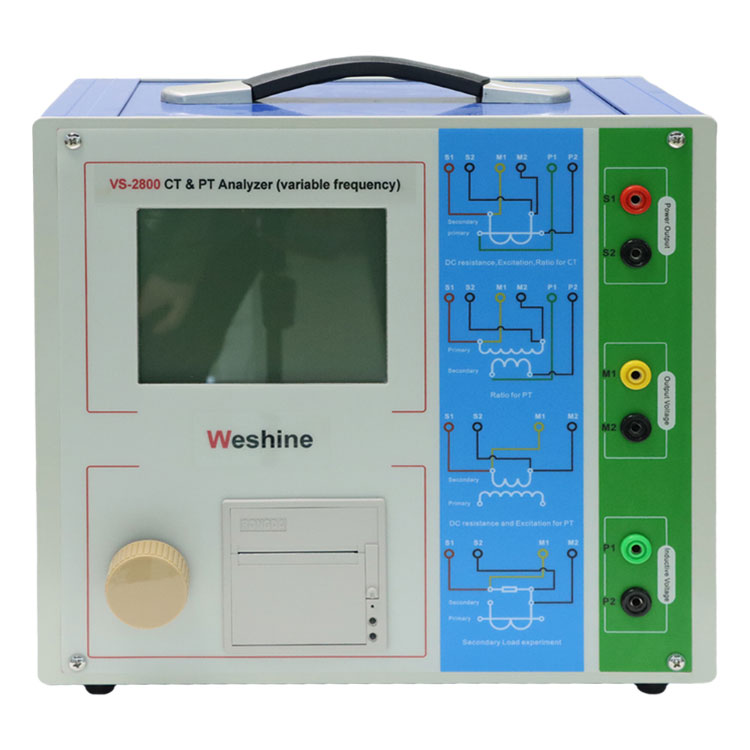

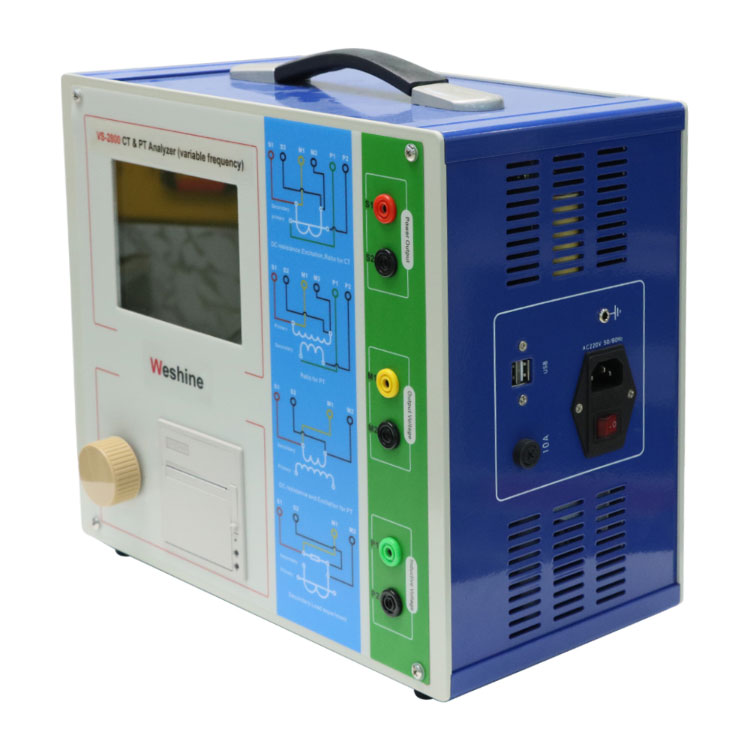

PT Тестер
Weshine® CT PT анализаторот измислен за PT Tester е нов производ создаден по широко усвојување на предлозите на клиентите и длабинско теоретско истражување. Се заснова на широко признатиот и применет автоматски интегриран тестер на трансформатори од серијата FA произведен од нашата компанија. Користејќи DSP и рака со високи перформанси, напредната технологија на производство обезбедува стабилни и сигурни перформанси на производот, целосни функции, висок степен на автоматизација, висока ефикасност, што е на водечко ниво во Кина. Тоа е професионална индустрија за опрема за тестирање за тестирање на трансформатори на инструменти.
Испрати барање Преземи PDF
Опис на производот
КТ PT анализатор за PT тестер
Целосните карактеристики, не само што ги задоволуваат барањата за тестирање на различни CT (вклучувајќи ја класата TP), како што се карактеристиките на возбуда (т.е. карактеристики на волт-ампер), односот, поларитетот, отпорот на секундарното намотување, секундарното оптоварување, грешката на односот и поместувањето на фазата, но исто така може да се се користи за тестови на различни PT, вклучувајќи ги и возбудливите карактеристики на електромагнетната единица, односот, поларитетот, секундарната отпорност на намотување, грешката во односот и поместувањето на фазата.
Автоматски давајте CT, VT параметри, вклучително напон / струја на точката на коленото, крива на грешка од 10%, ограничувачки фактор на точност (ALF), безбедносен фактор на инструментот (FS), втората временска константа (Ts), коефициент на реманентност (Kr), заситени и незаситени индуктивност итн.
Во согласност со типовите на трансформаторот и нивоата на автоматско изберете кој стандарден тест.
Врз основа на напреден принцип на метод на тестирање со ниска фреквенција што може да го исполни КТ тестот на напон на коленото до 30 kV.
Инструментот може да складира 2000 групи на тест податоци што нема да се изгубат при исклучување. По завршувањето на тестот, податоците може да се пренесат на компјутер преку USB-диск за анализа и да се трансформираат во WORD извештај.
Тестот е едноставен и удобен, со еден клик може да се комплетираат тестовите на КТ секундарниот отпор, возбудувањето, односот и оларитетот.
Лесен за носење, бидејќи тежината е помала од 9 кг.
ВешинPT ТестерПараметар (спецификација)
|
Име |
КТ PT Анализатор заPT Тестер |
|
|
Употреба |
Класа P/TP CT |
|
|
Излез |
0~180Vrmsï¼12Armsï¼18Aï¼врвна вредностï¼ |
|
|
Сооднос КТ |
Опсег |
1~30000 |
|
точност |
±0,05% |
|
|
PT сооднос |
Опсег |
1~30000 |
|
точност |
±0,05% |
|
|
Фаза |
Опсег |
± 5 мин |
|
точност |
0,5 мин |
|
|
DC отпор |
Опсег |
0~300 М© |
|
точност |
2%±2mΩ |
|
|
Товар |
Опсег |
0~300VA |
|
точност |
2%±0,2VA |
|
|
Напојување |
AC220V±10%ï¼50Hz |
|
|
Услови на животната средина |
|
|
|
Тежина и димензии |
Димензии: 340 mm×300mm×150mm, Тежина |
|
Типична апликација
Опис на параметарот за КТ тест на ВешинPT Тестере:
|
параметри |
опис |
P |
TPY |
мерка |
ПР |
PX |
TPS |
TPX |
ТПЗ |
|
|
номинална примарна струја |
Се користи за прецизно пресметување на односот на вистинската струја |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
номинален товар |
Номинално оптоварување на плочата, фактор на моќност за 0,8 или 1 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
фактор на моќност |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
||
|
Оценет точен граничен коефициентКалф |
Одредбите на табличката, стандардно10, се користат за пресметување на границата e.m.f. и нивната соодветна композитна грешка |
√ |
|
|
|
|
|
|
|
|
|
Номинален коефициент на симетрична струја на куса врска Kssc |
Одредбите на плочата, стандардно 10, се користат за пресметување на врвот и нивните соодветни граници e.m.f минлив грешка |
|
√ |
|
|
|
√ |
√ |
√ |
|
|
Примарна временска константа |
стандардно: 100 ms |
|
√ |
|
|
|
|
√ |
√ |
|
|
Втора временска константа |
стандардно: 3000 ms |
|
√ |
|
|
|
|
|
√ |
|
|
Работен циклус |
C-t1-O или C-t1-O-tfr-C-t2-Oï¼стандардно: C-t1-O циклус |
|
√ |
|
|
|
|
√ |
|
|
|
т1 |
Тековно временско ограничување за прв пат, стандардно: 100 ms |
|
√ |
|
|
|
|
√ |
|
|
|
tal1 |
Потребно време за постигнување на одредената точност за време на првиот циклус на магнетизација, стандардно: 40 ms |
|
|
|
|
|
|
|
|
|
|
тфр |
Ќе се прикаже времето потребно за постигнување на одредената точност за време на вториот циклус на магнетизација, стандардно: 500 ms, ChooseC-t1-O-tfr-C-t2-O, Циклус |
|
√ |
|
|
|
|
√ |
|
|
|
т2 |
Тековно временско ограничување по втор пат, стандардно: 100 ms. Ќе се прикаже ChooseC-t1-O-tfr-C-t2-O, Циклус |
|
√ |
|
√ |
|
|
√ |
|
|
|
tal2 |
Второ протокот со одржување на точни временски ограничувања, стандардно: 40 ms |
|
√ |
|
|
|
|
√ |
|
|
|
изберете C-t1-O-tfr-C-t2-O, циклусот ќе се прикаже |
||||||||||
|
Номинален коефициент на безбедност на инструментот FS |
Регулација на табличката, стандардно: 10 |
|
|
√ |
|
|
|
|
|
|
|
Се користи за пресметување на границата на композитната грешка и нивната соодветна електромоторна сила |
||||||||||
|
Оценети коефициенти за пресметување |
|
|
|
|
|
√ |
|
|
|
|
|
Номинален потенцијал на точка на флексија (Ek) |
|
|
|
|
|
√ |
|
|
|
|
|
Односно кореспондира со Ек |
|
|
|
|
|
√ |
|
|
|
|
|
фактор на димензионирање |
|
|
|
|
|
|
√ |
|
|
|
|
Оценет Уал |
Номинален еквивалентен квадратен граничен напон |
|
|
|
|
|
√ |
|
|
|
|
Ial одговара со Ual |
|
|
|
|
|
|
√ |
|
|
Опис на параметарот на PT тест на ВешинPT Тестере:
|
ставка за експеримент |
Опис |
Дијаграм за поврзување |
||
|
отпор |
побудување |
сооднос |
||
|
√ |
|
|
Измерете го секундарниот отпор на намотување CT |
Сл. 2.10, мора да се исклучи ако се мери примарното намотување. |
|
√ |
√ |
|
Измерете го отпорот на секундарното намотување и карактеристиката на возбудување на CT |
Сл. 2.10, мора да се исклучи ако се мери примарното намотување. |
|
|
|
√ |
Проверете го соодносот и поларитетот |
Сл 2.11 |
Избори
Weshine има 8-годишно искуство специјално за работа со целосен опсег на електрична опрема. Во моментов, Вешин има измислено разни КТ PT Анализатори заPT Тестеркако што е прикажано како форма:
|
НАРАЧКИ ИНФОРМАЦИИ ЗА КТ ПТАНАЛИЗАТОР ЗАPT Тестер |
|||||
|
Мачка. бр. |
Максимален тест напон |
Макс Тест струја |
Точност на тестот на соодносот |
Димензии |
Тежина |
|
VS-2800 |
0 до 2500 Vrms |
0 до 1000 А |
±0,2% |
425 x 290 x 310 mm |
30 кг |
|
VS-2800A |
0 до 180 Vrms |
0 до 150 А |
±0,1% |
340 x 300 x 150 mm |
9 кг |
|
VS-2800B |
0 до 180 Vrms |
0 до 150 А |
±0,05% |
340 x 300 x 150 mm |
9 кг |
*Врз основа на проблеми со синџирот на снабдување: Ве молиме контактирајте со претпочитаниот овластен дистрибутер Weshine за тековните цени и времето на испорака.
|
КАКО ДА СЕ ИЗБЕРЕ CT PT ANALYZERFORPT Тестер? ■VS-2800:Вистинската фреквенција на моќност, ја симулира работната состојба на трансформаторот. ■VS-2800A:Надградено врз основа на VS-2800, со користење на технологија за конверзија на фреквенција, компактно тело, силна анти-пречки, помал тест напон значи побезбедно и посигурно. ■VS-2800B:Точноста на тестот за неспоредлив однос на вртења достигна 0,05%, мала иновација, голема мудрост. |
Сертификати за квалитет
Ние секогаш веруваме дека целиот успех на нашата компанија е директно поврзан со квалитетот на производите што ги обезбедуваме. CTPT анализатор заPT Тестерги исполнуваат највисоките барања за квалитет наведени во упатствата ISO9001, ISO14000:14001 и нашиот строг систем за контрола на квалитетот.
Испорака
За дополнителни информации за решенијата за услуги на Weshine, контактирајте го нашиот 24/7 онлајн продажен претставник за да добиете понуди од Weshine.
Контактирајте не
|
СЛОБОДНО ПОВИКУВАЈТЕ ТЕЛЕФОН: 400 996 1868 |
ИЛИ Е-пошта: info@weishengelectric.com |
|
КАНЦЕЛАРИЈА ЗА ПРОДАЖБА WeshineLimited 602, зграда 3, Diangu Технолошки центар, бр.3088, улица Лекаи Северна В/апликација:86 1873 1260 588 E.info@weishengelectric.com sale01@weishengelectric.com
|
КОНТАКТ КАНЦЕЛАРИЈА T. 0312 3188565 E. bdweisheng@weishengelectric.com
УСЛУГА ПО ПРОДАЖБА Т. 86 157 1252 6062
|
