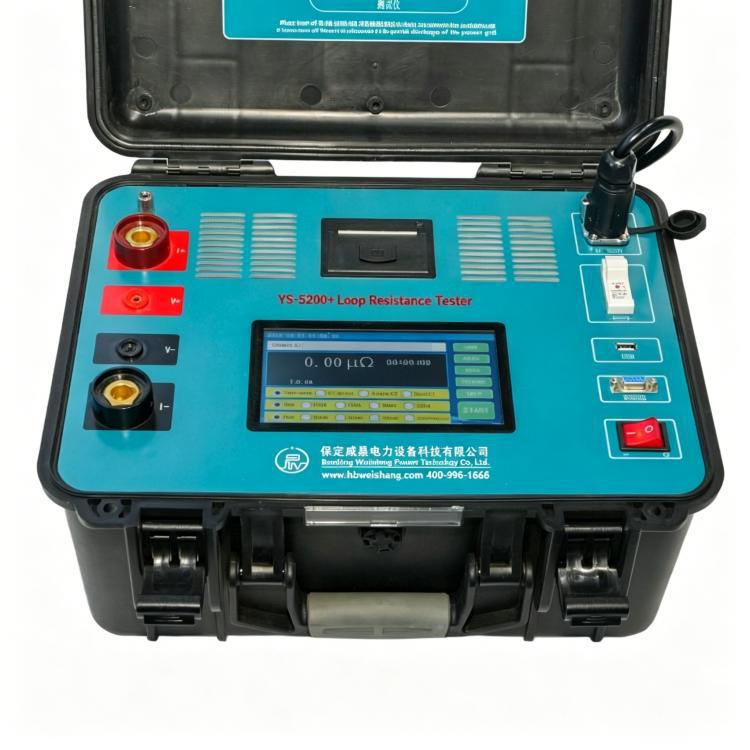

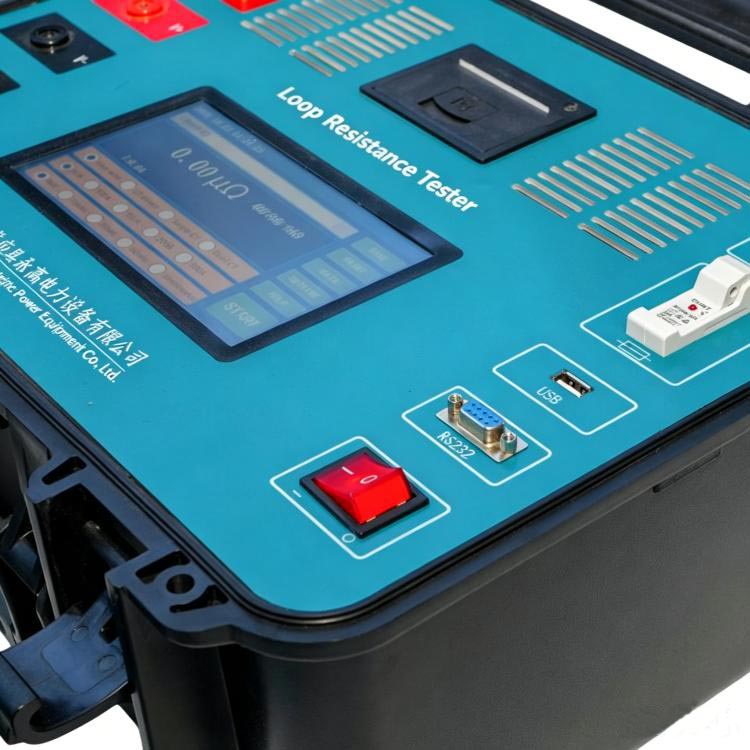

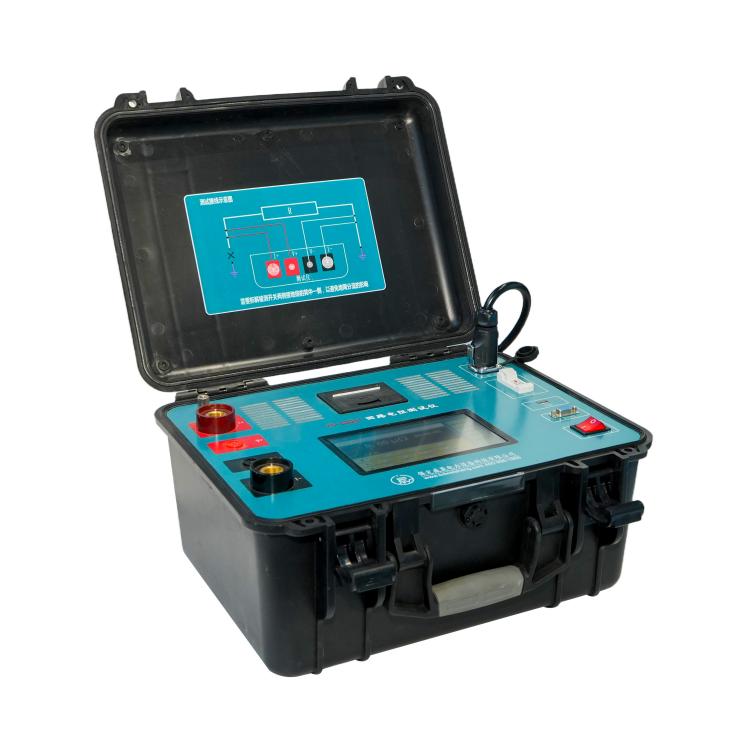

Десктоп 300A Интелигентен тестер за отпорност на коло

Издржливиот тестер за отпорност на интелигентно коло на работната површина 300A, понуден од Weshine, професионален производител и добавувач во Кина, испорачува прецизни отчитувања на микрооми на прекинувачите, раставувачите, заземјувачките прекинувачи и спојниците на собирниците, дури и кога струјата поминува низ единечни јамки или повеќе паралелни гранки.

Ја изградивме оваа единица според стандардите за тестирање со четири жици DL/T845.4-2019 и IEC, целосно одговарајќи на барањата на индустријата за откривање отпор со висока струја.

Inside the machine sits a high-power constant current source paired with multi-channel current sensing hardware. Оваа структура ја одржува излезната струја стабилна, а земање примероци на напон е прецизно, дури и кога работи заедно со сложени паралелни заземјувачки мрежи, што е клучна причина зошто инженерските изведувачи даваат повторени нарачки за овој модел.

Основни принципи на мерење

Тестерот за отпорност на интелигентно коло за работна површина 300A се потпира на два основни функционални модули:

1.Прилагодлив излез со висока константна струја: 50A–300A

2. Безжичен сензор за стегач за еднонасочна струја: 0~±600A тековно фаќање

Го пресметува вистинскиот отпор на контакт врз основа на законот на Ом: R = V / I₀

V = откриен пад на напон на точките за контакт

I₀ = реална струја што минува низ тестираната гранка

Интелигентни режими на тестирање (Основни иновации)

weshine electric интегрира четири напредни режими на тестирање за поддршка на различни теренски услови:

1. Традиционален режим на отпор на коло

Корисниците треба да ја исклучат едната страна од мрежата за заземјување за да ги заобиколат пречки на струјата на шантот. Тестерот напојува до 300A DC струја и ги чита податоците за падот на напонот. Овој режим постигнува најголема прецизност и работи добро за планираните локации за одржување.

2. Режим на директно мерење со стегање

Нема потреба да се одвојуваат приклучоците за заземјување. The wireless clamp tracks real-time branch current I₀, then the machine computes resistance automatically with R=V/I₀. Highlights: No disassembly work, faster field testing, safer for live-area maintenance.

3. Едностран шант режим

Погоден за паралелни распореди за заземјување како заземјување на кабинетот и дистрибуирани заземјувачки решетки. The clamp measures shunt branch current I₂, and the device works out effective test current with I₀=I₁−I₂ before calculating resistance. It fixes accuracy errors caused by partial parallel currents.

4. Режим на двострана шант

За големи заземјувачки мрежи со двонасочни поделени струи во трафостаниците. Две стеги собираат струи на разгранување I21 и I22, системот пресметува I₀=I1−I21−I22 за да добие вистински податоци за отпорот за мрежи со повеќе гранки.

Дизајн на системот за безбедност и стегач

Соодветните безжични стеги може автоматски да ја идентификуваат насоката на DC струја.

Клучни спецификации за стегач:

1, опсег на тест за еднонасочна струја: 0 до ± 600 А

2, Мора да се усогласи со правилната насока на струјата за точни податоци

3, Вградена функција за калибрација за да се надомести отстапувањето на мерењето

Потсетници за безбедност при работа:

1, Не ракувајте со стегачот надвор од неговиот опсег на мерење за да избегнете оштетување на хардверот

2, Инсталирајте ги стегите следејќи ги ознаките за тековната насока за да ги стабилизирате отчитувањата

3, Редовно извршувајте калибрација за да ги намалите грешките во податоците

Водич за операција чекор-по-чекор

Овој десктоп тестер ги следи стандардните работни процеси за тестирање на терен за сценарија со висока струја.

Чекор 1: Подготовка на системот

Потврдете дека опремата е целосно исклучена, поставувањето на заземјувањето е завршено и батериите на стегачот се целосно наполнети. Клиентите за масовни набавки можат да добијат прирачници за целосна работа заедно со пратката.

Чекор 2: Конфигурација на жици

I+ и I- се поврзуваат на два краја на тест колото; V+ и V- се прицврстуваат на внатрешните точки за земање примероци на напон. Секогаш поставувајте сонди за напон во тековната јамка за да се исклучи пречки во отпорот на жицата.

Чекор 3: Избор на режим

Изберете еден режим на тестирање: традиционален режим на расклопување, директен режим на стегање, режим на единечен шант или режим на двоен шант. Потоа поставете ја излезната струја (50A–300A) и времетраењето на тестот (Брзо / 10 секунди / 30 секунди / 60 секунди / Континуирано).

Чекор 4: Процес на мерење

Машината автоматски работи на зголемување на струјата, контрола на стабилноста, зафаќање на струја во реално време, земање примероци на напон, пресметка на отпорот и компензација на температурата без рачно прилагодување.

Чекор 5: Приказ на резултати

Екранот ја прикажува вкупната струја I1, струите на стегачот на разгранување (I2 / I21 / I22), вредноста на отпорот во микрооми, времето на тестирање и статусот на стабилност.

Чекор 6: Управување со податоци

Операторите можат да зачувуваат дневници за тестирање во локалната меморија, да извезуваат записи преку FAT32 USB-дискови, да печатат извештаи со опционални модули за печатење и да гледаат наназад на историските податоци од тестот во секое време.

Апликативни сценарија

Овој десктоп 300A интелигентен тестер за отпорност на коло се справува со задачи за откривање отпор при сложени услови за заземјување и силни електромагнетни пречки, широко прифатени од купувачите од овие сектори:

1, Големи трафостаници

2, постројки за производство на електрична енергија

3, Индустриски разводни системи

4, Високонапонски преносни капацитети

5, Заземјување мрежни мрежи

Системот работи сигурно под:

1, Силни електромагнетни пречки

2, Паралелна распределба на струјата

3, Ограничен пристап за исклучување

4, Континуирано одржување операции

Типични употреби за тестирање

1, Тест за контакт отпор за високонапонски прекинувачи

2, Проверка на дефекти на мрежите за заземјување на трафостаницата

3, Откривање на отпор на споеви за поврзување на собирниците

4, Рутинско одржување за GIS/AIS прекинувачи кабинети

5, Фабричка проверка на квалитетот на електричната опрема на централата

6, Анализа на земјениот систем за преносни мрежи

7, Отстранување на проблеми на индустриски системи за дистрибуција на електрична енергија

Предности на Вешин

Го изградивме десктопот 300A интелигентен тестер за отпорност на коло со архитектура за мерење повеќе режими за да ги реши незгодните паралелни струјни и сложени проблеми со заземјувањето во современите електроенергетски системи. Тестирањето на безжичната клешта без расклопување го намалува времето на одржување и значително ја подобрува безбедноста на локацијата, што ги тера многу добавувачи на електрични услуги да потпишат долгорочни договори за снабдување со нас.

Повеќеканалните алгоритми за пресметување на струјата во реално време обезбедуваат точни вредности на отпорот дури и во паралелни средини за заземјување. Големата струја од 300A брзо ги разградува оксидните слоеви на застарените контактни површини, обезбедувајќи посигурни резултати од тестот за истрошени спроводливи споеви. Вградената интелигентна термичка контрола го одржува уредот стабилен при долги работни оптоварувања со висока струја.

Предности на индустриски дизајн што се корисни за купувачите:

1, Интелигентна работа со повеќе режими

2, Визуелизиран приказ на тековните податоци во реално време

3, Целосен сет на функции за автоматска заштита на безбедноста

4, Структурно складирање и извоз на податоци

Веднаш контактирајте го нашиот тим за продажба за да добиете приспособени понуди и комплетни датотеки со технички параметри за набавка на вашиот проект.
