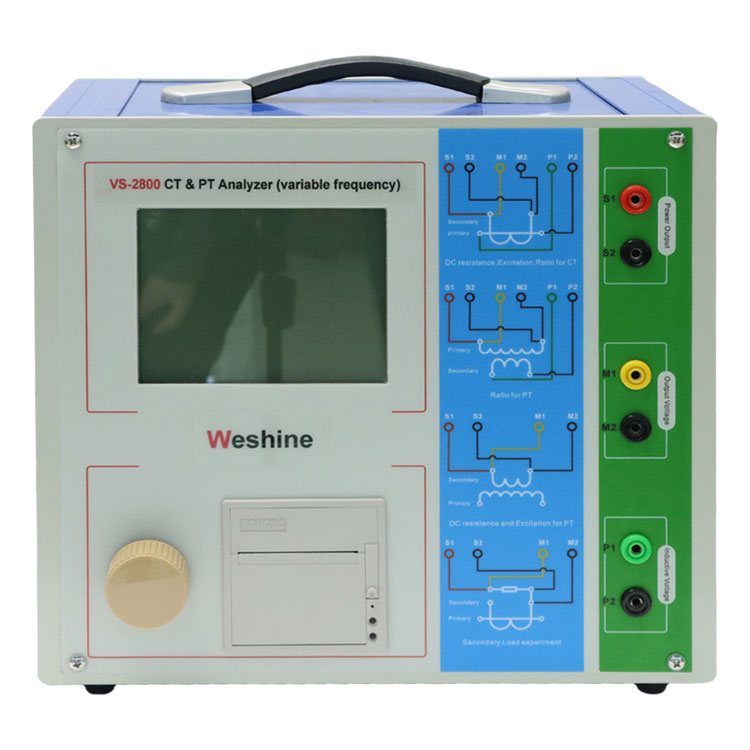

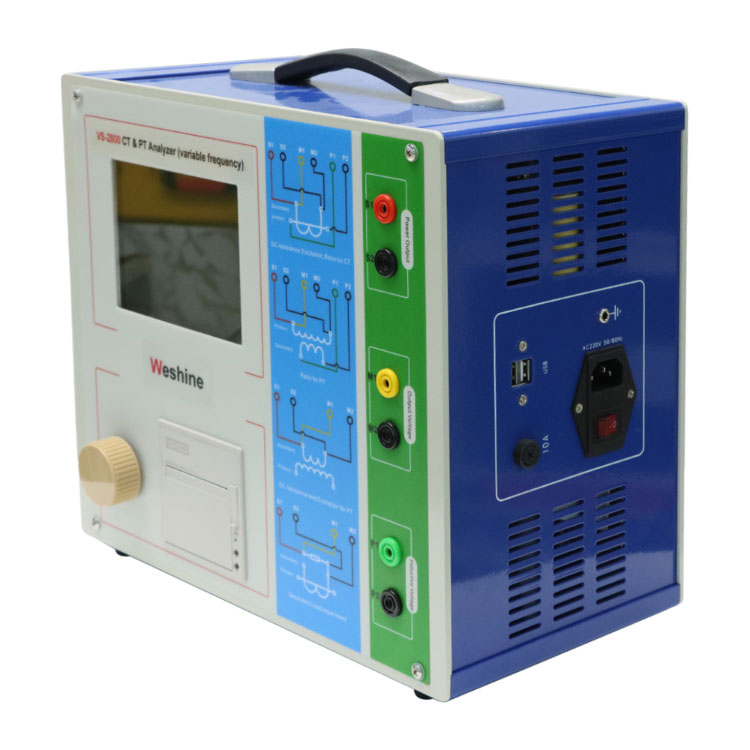

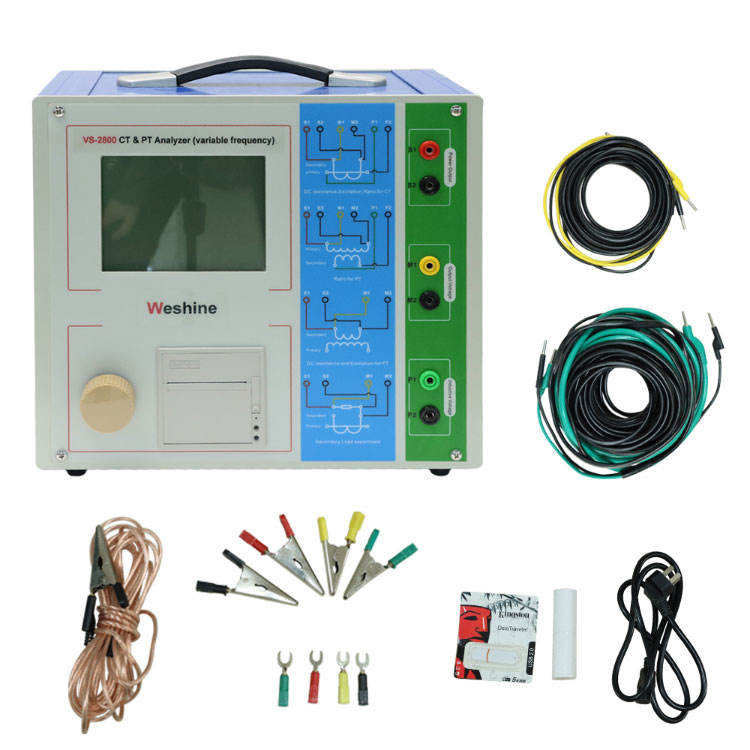

КТ тестер

Weshine® CT PT анализаторот измислен за CT тестер е нов производ создаден по широко усвојување на предлозите на клиентите и длабинско теоретско истражување. Се заснова на широко признатиот и применет автоматски интегриран тестер на трансформатори од серијата FA произведен од нашата компанија. Користејќи DSP и рака со високи перформанси, напредната технологија на производство обезбедува стабилни и сигурни перформанси на производот, целосни функции, висок степен на автоматизација, висока ефикасност, што е на водечко ниво во Кина. Тоа е професионална индустрија за опрема за тестирање за тестирање на трансформатори на инструменти.

Испрати барање Преземи PDF

Опис на производот

КТ PT анализатор за КТ тестер

Целосните карактеристики, не само што ги задоволуваат барањата за тестирање на различни CT (вклучувајќи ја класата TP), како што се карактеристиките на возбуда (т.е. карактеристики на волт-ампер), односот, поларитетот, отпорот на секундарното намотување, секундарното оптоварување, грешката на односот и поместувањето на фазата, но исто така може да се се користи за тестови на различни PT, вклучувајќи ги и возбудливите карактеристики на електромагнетната единица, односот, поларитетот, секундарната отпорност на намотување, грешката во односот и поместувањето на фазата.

Автоматски давајте CT, VT параметри, вклучително напон / струја на точката на коленото, крива на грешка од 10%, ограничувачки фактор на точност (ALF), безбедносен фактор на инструментот (FS), втората временска константа (Ts), коефициент на реманентност (Kr), заситени и незаситени индуктивност итн.

Во согласност со видовите на трансформаторот и нивоата на автоматско изберете кој стандарден тест.

Врз основа на напреден принцип на метод на тестирање со ниска фреквенција што може да го исполни КТ тестот на напон на коленото до 30 kV.

Инструментот може да складира 2000 групи на тест податоци што нема да се изгубат при исклучување. По завршувањето на тестот, податоците може да се пренесат на компјутер преку USB-диск за анализа и да се трансформираат во WORD извештај.

Тестот е едноставен и удобен, со еден клик може да се комплетираат тестовите на КТ секундарниот отпор, возбудувањето, односот и оларитетот.

Лесен за носење, бидејќи тежината е помала од 9 кг.

ВешинКТ тестерПараметар (спецификација)

Име		КТ PT Анализатор заКТ тестер
Употреба		Класа P/TP CT
Излез		0~180Vrmsï¼12Armsï¼18Aï¼врвна вредностï¼
Сооднос КТ	Опсег	1~30000
Сооднос КТ	точност	±0,05%
PT сооднос	Опсег	1~30000
PT сооднос	точност	±0,05%
Фаза	Опсег	± 5 мин
Фаза	точност	0,5 мин
DC отпор	Опсег	0~300 М©
DC отпор	точност	2%±2mÎ©
Товар	Опсег	0~300VA
Товар	точност	2%±0,2VA
Напојување		AC220V±10%ï¼50Hz
Услови на животната средина
Тежина и димензии		Димензии: 340 mm×300mm×150mm, Тежина

Типична апликација

Опис на параметарот за КТ тест на ВешинКТ тестере:

параметри	опис	P	TPY	мерка	ПР	PX	TPS	TPX	ТПЗ
номинална примарна струја	Се користи за прецизно пресметување на односот на вистинската струја	√	√	√	√	√	√	√	√
номинален товар	Номинално оптоварување на плочата, фактор на моќност за 0,8 или 1	√	√	√	√	√	√	√	√
фактор на моќност		√	√	√	√	√	√	√	√
Оценет точен граничен коефициентКалф	Одредбите на табличката, стандардно10, се користат за пресметување на границата e.m.f. и нивната соодветна композитна грешка	√
Оценет точен граничен коефициентКалф		√
Номинален коефициент на симетрична струја на куса врска Kssc	Одредбите на плочата, стандардно 10, се користат за пресметување на врвот и нивните соодветни граници e.m.f минлив грешка		√				√	√	√
			√				√	√	√
Примарна временска константа	стандардно: 100 ms		√					√	√
Втора временска константа	стандардно: 3000 ms		√						√
Работен циклус	C-t1-O или C-t1-O-tfr-C-t2-Oï¼стандардно: C-t1-O циклус		√					√
t1	Тековно временско ограничување за прв пат, стандардно: 100 ms		√					√
tal1	Потребно време за постигнување на одредената точност за време на првиот циклус на магнетизација, стандардно: 40 ms
тфр	Ќе се прикаже времето потребно за постигнување на одредената точност за време на вториот циклус на магнетизација, стандардно: 500 ms, ChooseC-t1-O-tfr-C-t2-O, Циклус		√					√
т2	Тековно временско ограничување по втор пат, стандардно: 100 ms. Ќе се прикаже ChooseC-t1-O-tfr-C-t2-O, Циклус		√		√			√
tal2	Второ протокот со одржување на точни временски ограничувања, стандардно: 40 ms		√					√
tal2	изберете C-t1-O-tfr-C-t2-O, циклусот ќе се прикаже		√					√
Номинален коефициент на безбедност на инструментот FS	Регулација на табличката, стандардно: 10			√
Номинален коефициент на безбедност на инструментот FS	Се користи за пресметување на границата на композитната грешка и нивната соодветна електромоторна сила			√
Оценети коефициенти за пресметување						√
Номинален потенцијал на точка на флексија (Ek)						√
Односно кореспондира со Ек						√
фактор на димензионирање							√
Оценет Ual	Номинален еквивалентен квадратен граничен напон						√
Ial одговара со Ual							√

Опис на параметарот на PT тест на ВешинКТ тестере:

ставка за експеримент			Опис	Дијаграм за поврзување
отпор	побудување	сооднос	Опис	Дијаграм за поврзување
√			Измерете го отпорот на секундарното намотување на CT	Сл. 2.10, мора да се исклучи ако се мери примарното намотување.
√	√		Измерете го отпорот на секундарното намотување и карактеристиката на возбудување на CT	Сл. 2.10, мора да се исклучи ако се мери примарното намотување.
		√	Проверете го соодносот и поларитетот	Сл 2.11

Избори

Weshine има 8 годишно искуство специјално за работа со комплетен асортиман на електрична опрема. Во моментов, Вешин има измислено разни КТ PT Анализатори заКТ тестеркако што е прикажано како форма:

НАРАЧКИ ИНФОРМАЦИИ ЗА КТ ПТАНАЛИЗАТОР ЗАКТ тестер
Мачка. бр.	Максимален тест напон	Макс Тест струја	Точност на тестот на сооднос	Димензии	Тежина
VS-2800	0 до 2500 Vrms	0 до 1000 А	±0,2%	425 x 290 x 310 mm	30 кг
VS-2800A	0 до 180 Vrms	0 до 150 А	±0,1%	340 x 300 x 150 mm	9 кг
VS-2800B	0 до 180 Vrms	0 до 150 А	±0,05%	340 x 300 x 150 mm	9 кг

*Врз основа на проблеми со синџирот на снабдување: Ве молиме контактирајте со претпочитаниот овластен дистрибутер Weshine за тековните цени и времето на испорака.

КАКО ДА СЕ ИЗБЕРЕ CT PT ANALYZERFORКТ тестер?

■VS-2800:Вистинската фреквенција на моќност, ја симулира работната состојба на трансформаторот.

■VS-2800A:Надградено врз основа на VS-2800, со користење на технологија за конверзија на фреквенција, компактно тело, силна анти-пречки, помал тест напон значи побезбедно и посигурно.

■VS-2800B:Точноста на тестот за неспоредлив однос на вртења достигна 0,05%, мала иновација, голема мудрост.

Сертификати за квалитет

Ние секогаш веруваме дека целиот успех на нашата компанија е директно поврзан со квалитетот на производите што ги обезбедуваме. CTPT анализатор заКТ тестерги исполнуваат највисоките барања за квалитет наведени во упатствата ISO9001, ISO14000:14001 и нашиот строг систем за контрола на квалитетот.
